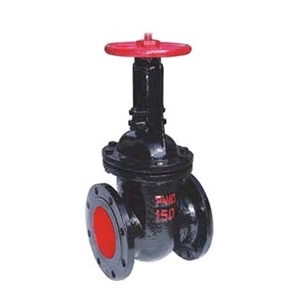

主要零件材料：Z44T-10，Z44W-10平行式双闸板闸阀
|
零件名称 |
材 料 |
|
Z44T-10 |
Z44W-10 |
|
阀体、阀盖 |
灰铸铁 |
灰铸铁 |
|
闸 板 |
灰铸铁＋黄铜 |
灰铸铁 |
|
阀 杆 |
碳钢(铜) |
碳钢(铜) |
|
顶 楔 |
球铁 |
球铁 |
|
阀杆螺母 |
青铜（球铁） |
青铜（球铁） |
|
手 轮 |
灰铸铁（球铁） |
灰铸铁（球铁） |
性能规范：Z44T-10，Z44W-10平行式双闸板闸阀
|
型号 |
公称压力
（MPa） |
试验压力 |
适用温度
（℃） |
适用介质 |
|
强度（水）
（MPa） |
密封（水）
（MPa） |
|
Z44T-10 |
1.0 |
1.5 |
1.1 |
≤200 |
蒸气、水、 |
|
Z44W-10 |
≤100 |
油品 |
外型尺寸和连接尺寸：Z44T-10，Z44W-10平行式双闸板闸阀
|
型号 |
公称通径
DN(㎜) |
尺寸 |
重量（㎏） |
|
L |
D |
D1 |
D2 |
b-f |
z-фd |
H |
Do |
|
Z44T/W-10 |
40 |
165 |
145 |
110 |
85 |
18-3 |
4-ф18 |
240 |
140 |
11 |
|
50 |
178 |
160 |
125 |
100 |
20-3 |
4-ф18 |
260 |
180 |
17 |
|
65 |
190 |
180 |
145 |
120 |
20-3 |
4-ф18 |
300 |
180 |
20 |
|
80 |
203 |
195 |
160 |
135 |
22-3 |
4-ф18 |
345 |
200 |
26.5 |
|
100 |
229 |
215 |
180 |
155 |
22-3 |
8-ф18 |
395 |
200 |
31.5 |
|
125 |
254 |
245 |
210 |
185 |
24-3 |
8-ф18 |
478 |
240 |
46.5 |
|
150 |
267 |
280 |
240 |
210 |
24-3 |
8-ф23 |
558 |
240 |
61 |
|
200 |
330 |
335 |
295 |
265 |
26-3 |
8-ф23 |
720 |
320 |
101 |
|
250 |
380 |
390 |
350 |
320 |
28-3 |
12-ф23 |
845 |
320 |
144 |
|
300 |
420 |
440 |
400 |
368 |
28-4 |
12-ф23 |
990 |
400 |
210 |
|
350 |
450 |
500 |
460 |
428 |
30-4 |
16-ф23 |
1175 |
400 |
270 |
|
400 |
480 |
565 |
515 |
482 |
32-4 |
16-ф25 |
1250 |
500 |
395 | |
