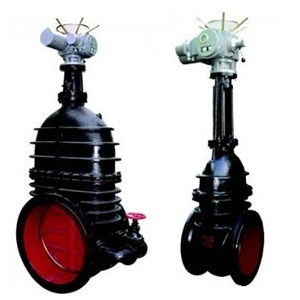

产品概述：Z941T-10，Z945T-10电动铸铁闸阀
Z941T-10电动明杆铸铁闸阀、Z945T-10电动暗杆铸铁闸阀：Z941T、Z945T电动、法兰连接、楔式刚性单闸板，阀座密封面材料为铜合金，生产公称压力PN10~PN25，阀体材料为灰铸铁或球墨铸铁的闸阀

主要性能参数
型号	PN	工作压力/MPa	适用温度/℃	适用介质
Z945T-10	10	1.0	180	水、蒸汽、油品
Z941T-10	10	1.0

零部件材料
型号	材料
	阀体、阀盖	闸板、阀座	阀杆	阀杆螺母	填料	手轮
Z941T-10	灰铸铁	铜合金	2Cr13	铝铁青铜	柔性石墨	球墨铸铁
Z945T-10

DN	L	D	D1	D2	b	z×Φd	D3	H	H1	D0	重量/kg
40	240	150	110	88	20	4×Φ17.5	164	602	602	300	68
50	250	165	125	102	20	4×Φ17.5	164	610	610	300	69
65	270	185	145	122	20	4×Φ17.5	164	612	612	300	80
80	280	200	160	133	20	8×Φ17.5	195	690	690	300	83
100	300	220	180	158	20	8×Φ17.5	220	833	833	300	94
125	325	250	210	184	22	8×Φ17.5	268	876	876	300	125
150	350	285	240	212	24	8×Φ22	280	958	958	300	160
200	400	340	295	268	26	12×Φ22	370	1096	1096	300	225
250	450	405	355	320	30	12×Φ26	460	1244	1244	300	348
300	500	460	410	370	30	12×Φ26	530	1430	1474	400	485
350	550	520	470	430	34	16×Φ26	610	1565	1663	400	696
400	600	580	525	482	36	16×Φ30	710	1735	1886	400	1000
500	700	715	650	585	44	20×Φ33	5860	1961	2181	400	1064
