高温高压手动截止阀 |
首页 >> 截止阀系列 |
| |
 |
主要特点及用途：
1、阀门与管路连接采用焊接式结构。
2、密封面不易磨损、擦伤、密封性能好、寿命长。
3、结构紧凑、启闭性好、高度小、维修方便。
4、适用于水、蒸汽、油品管路上，具有耐高温、耐高压的特点。
制造验收技术标准：
1、制造验收技术条件按JB/T3595或E101的规定。
2、阀门结构长度按ANSI B16.10或E101的规定。
3、阀体焊接坡口按ANSI B16.25的规定或按用户提供的尺寸。
|
|
主要性能和使用范围：
|
产品型号 |
公称压力 PN(MPa) |
试验压力 (MPa) |
工作压力 (MPa) |
工作温度 (℃) |
适用介质 |
|
壳体强度 |
密封 |
P54 |
P55 |
P57 |
|
J61H/Y-100 |
10 |
15 |
11 |
/ |
/ |
/ |
≤425 |
水、蒸汽、油品 |
|
J61H/Y-200 |
20 |
30 |
22 |
/ |
/ |
/ |
|
J61H/Y-250 |
25 |
38 |
28 |
/ |
/ |
/ |
|
J61H/Y-320 |
32 |
48 |
36 |
/ |
/ |
/ |
|
J61Y-P54/100V |
20 |
30 |
22 |
10 |
/ |
/ |
≤540 |
蒸汽 |
|
J61Y-P54/140V |
25 |
38 |
28 |
14 |
/ |
/ |
|
J61Y-P54/170V |
/ |
48 |
36 |
17 |
/ |
/ |
|
J61Y-P55/100V |
/ |
38 |
28 |
/ |
10 |
/ |
≤550 |
|
J61Y-P55/140V |
/ |
48 |
36 |
/ |
14 |
/ |
|
J61Y-P55/170V |
/ |
53 |
39 |
/ |
17 |
/ |
|
J61Y-P57/100V |
/ |
48 |
36 |
/ |
/ |
10 |
≤570 |
|
J61Y-P57/140V |
/ |
55 |
40 |
/ |
/ |
14 |
|
J61Y-P57/170V |
/ |
60 |
44 |
/ |
/ |
17 |
主要零件材料:
|
零件名称 |
阀体 |
阀盖 |
阀杆 |
阀瓣 |
密封面 |
填料 |
阀杆螺母 |
手轮 |
紧固件 |
|
J61H型 J961H型 |
25 WCB |
25 WCB |
铬不锈钢铬 钼铝钢氮化 |
铬不锈钢 |
铬不锈钢 |
柔性 石墨 |
铝青铜 |
可锻 铸铁 |
优质碳钢 铬钼钢 |
|
J61Y型 J961Y型 |
25 WCB |
25 WCB |
铬不锈钢铬 钼铝钢氮化 |
25 |
硬质合金 |
|
J61Y-P54型 J961Y-P54型 |
12Cr1MoV WC6 |
12Cr1MoV WC6 |
20Cr1Mo1VA 38Cr1MoAIA |
12Cr1MoV |
硬质合金 |
|
J61Y-P55型 J961Y-P55型 |
12Cr1MoV WC6 |
12Cr1MoV WC6 |
20Cr1Mo1VA 38Cr1MoA1A |
12Cr1MoV |
硬质合金 |
|
J61Y-P57型 J961Y-P57型 |
12Cr1MoV WC9 |
12Cr1MoV WC9 |
20Cr1Mo1VA 38Cr1MoAIA |
12Cr1MoV |
硬质合金 |

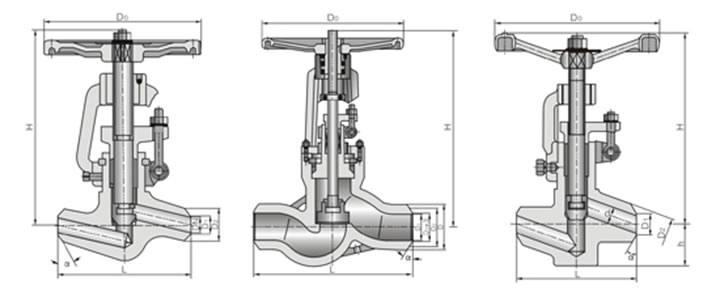

产品外形图及主要连接尺寸：
|
公称通径 DN(mm) |
连接尺寸 (mm) |
重量 (kg) |
|
L |
D1 |
D2 |
D3 |
|
H |
D0 |
|
J61Y-100、200、250、320 J61Y-P54/100V、P54/140V、P54/170V |
|
10 |
120 |
12 |
25 |
/ |
375° |
185 |
140 |
28 |
|
15 |
150 |
17 |
36 |
/ |
375° |
247 |
200 |
75 |
|
20 |
135170 |
22 |
42 |
/ |
375° |
248 |
200 |
9 |
|
25 |
135170 |
26 |
42 |
/ |
375° |
248 |
240 |
95 |
|
32 |
170180 |
31 |
44 |
/ |
375° |
2485 |
280 |
15 |
|
40 |
230 |
38 |
60 |
/ |
375° |
440 |
280 |
23 |
|
50(1) |
250 |
50 |
82 |
/ |
32° |
450 |
320 |
60 |
|
50(2) |
320350 |
50 |
82 |
/ |
32° |
450 |
320 |
64 |
|
65 |
370260 |
69 |
100 |
110 |
32° |
669 |
400 |
74 |
|
80 |
400430470 |
84 |
108 |
130 |
32° |
669 |
450 |
1125 |
|
100 |
455560 |
107 |
144 |
165 |
32° |
755 |
500 |
1785 |
|
J61Y-P55/100V、P55/140V、P55/170V J61Y-P57/100V、P57/140V、P57/170V |
|
10 |
120 |
12 |
28 |
/ |
375° |
189 |
140 |
3 |
|
15 |
150 |
17 |
40 |
/ |
375° |
250 |
200 |
9 |
|
20 |
135170 |
22 |
46 |
/ |
375° |
252 |
200 |
11 |
|
25 |
135170 |
26 |
46 |
/ |
375° |
254 |
240 |
13 |
|
32 |
170180 |
31 |
49 |
/ |
375° |
254 |
280 |
17 |
|
40 |
230 |
38 |
60 |
/ |
375° |
440 |
280 |
23 |
|
50(1) |
250 |
50 |
90 |
/ |
32° |
453 |
320 |
68 |
|
50(2) |
320350 |
50 |
90 |
/ |
32° |
455 |
320 |
72 |
|
65 |
370260 |
69 |
104 |
110 |
32° |
630 |
400 |
83 |
|
80 |
400430470 |
84 |
110 |
140 |
32° |
672 |
450 |
118 |
|
100 |
455560 |
107 |
148 |
170 |
32° |
761 |
500 |
185 | |
|
