基本结构：
1、塑料衬里J41型直通式、J45型直溜式、J44型角式截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通经1/4）等优点。被广泛应用在石油、化工等管路系统中做截断介质用，但塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。
2、阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。
设计规范：
遵循GB/T 12233，GB/T12235，ANSI B 16.34标准

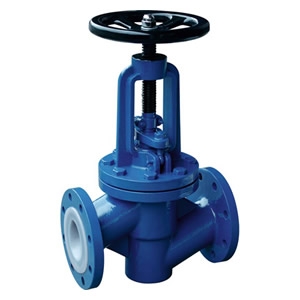

驱动方式：J41F46衬氟截止阀
手动衬氟截止阀、蜗轮转动衬氟截止阀、气动衬氟截止阀、电动衬氟截止阀
主要零部件材料表：J41F46衬氟截止阀
|
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
超低碳不锈耐酸铸钢 |
|
Z |
C |
P |
R |
PL |
RL |
|
1 |
阀体/阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
球体/阀杆 |
25 |
2Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
衬里/阀座 |
PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO |
|
4 |
填料压盖 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
5 |
填料 |
PTFE(F4) |
PTFE(F4) |
PTFE(F4) |
|
6 |
活节螺栓 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
|
7 |
阀杆螺母 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
ZCuAl10Fe3 |
|
8 |
紧固螺栓 |
35 |
1Cr17Ni2 |
1Cr18Ni9Ti |
|
9 |
螺母 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
|
10 |
手柄 |
WCB |
WCB |
WCB | |
