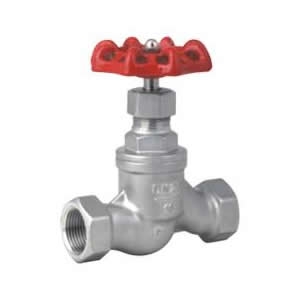

产品概述：J11W不锈钢内螺纹截止阀
J11W 不锈钢内螺纹截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。
产品特点：J11W不锈钢内螺纹截止阀
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间磨擦力小，寿命较长。
结构形式：J11W不锈钢内螺纹截止阀
J11W 不锈钢内螺纹截止阀的结构形式有直通式、直流式和直角式。直通式是最常见的结构，但其流体的阻力最大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。
主要性能规范：J11W不锈钢内螺纹截止阀
|
型号 |
公称压力 |
试验压力PS（Mpa） |
工作压力PN(Mpa) |
工作温度
(℃) |
适用介质 |
|
壳体 |
密封 |
|
J11W-16
J11W-16K |
1.6 |
2.5 |
1.76 |
1.6 |
≤100 |
油类
Oil |
|
J11W-16P |
硝酸类腐蚀性介质 |
|
J11W-16R |
≤350 |
醋酸类腐蚀性介质 |
|
J11W-16Ni |
碱液、盐水、海水等 |
设计与制造标准：
设计与制造：GB12233
结构长度：GB12221
螺纹连接尺寸：GB/T15918.1-93
检验与实验：GB/T13927
主要外形尺寸和连接尺寸（mm）J11W不锈钢内螺纹截止阀
|
公称通径
DN(mm) |
管螺纹 |
尺 寸 (mm) |
|
L |
D1 |
S |
H |
H1 |
D0 |
|
15 |
1/2 |
90 |
14 |
32 |
109 |
117 |
65 |
|
20 |
3/4 |
100 |
16 |
36 |
109 |
117 |
65 |
|
25 |
1 |
120 |
18 |
46 |
132 |
142 |
80 |
|
32 |
1/4 |
140 |
20 |
55 |
156 |
168 |
100 |
|
40 |
1/2 |
170 |
22 |
65 |
167 |
168 |
100 |
|
50 |
2 |
200 |
24 |
80 |
182 |
200 |
120 |
|
65 |
2/2 |
260 |
26 |
95 |
200 |
223 |
120 | |
