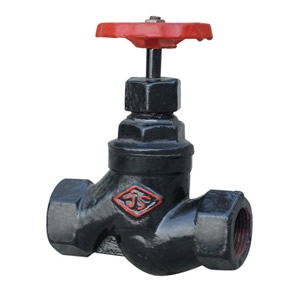

产品概述：J11T/J11W 内螺纹截止阀
J11T/J11W内螺纹截止阀只供全开、全关各类管路或设备上的介质运行之用，不允许作节流用。手轮顺时针旋转为关闭，反之开启，介质流向与阀体箭头一致，不得借助任何杠杆开关。
公称压力：PN1.6MPa
适用介质：水、蒸汽轻质石油及非腐蚀性介质
设计与制造标准：J11T/J11W 内螺纹截止阀
设计与制造：GB12233
结构长度：GB12221
螺纹连接尺寸：GB/T15918.1-93
检验与实验：GB/T13927
主要技术参数：J11T/J11W 内螺纹截止阀
|
型号 |
公称压力 |
试验压力 |
工作温度 |
适用介质 |
|
强度 |
密封 |
|
J11T-16 |
1.6 |
2.4 |
1.8 |
≤200 |
水、蒸气 |
|
J11X-16 |
1.6 |
2.4 |
1.8 |
≤200 |
水 |
主要零件材料：J11T/J11W内螺纹截止阀
|
零件名称 |
材料 |
|
阀体、阀盖 |
灰铸铁 |
|
阀杆 |
碳钢 |
|
密封圈 |
黄铜 |
|
手轮 |
灰铸铁 |
主要外形尺寸：J11T/J11W内螺纹截止阀
|
型号 |
公称压力 |
尺寸(mm) |
重量kg |
|
DN(mm) |
L |
H |
D0 |
|
J11T-16
J11X-16 |
15 |
65 |
100 |
60 |
0.66 |
|
20 |
75 |
104 |
60 |
0.92 |
|
25 |
90 |
120 |
75 |
1.53 |
|
32 |
105 |
124 |
75 |
1.9 |
|
40 |
120 |
136 |
100 |
2.4 |
|
50 |
140 |
148 |
100 |
3.4 | |
