产品概述：
铸铁截止阀是一种常用的截断阀,主要用来按通或截断管路中的介质，一般不用于调节流量。铸铁截止阀适用的压力,温度范围很大,但一般用于中,小口径的管道。与闸阀相比,截止阀的结构较简单,制造与维修都较方便,密封面不易磨损,擦伤,密封性较好,寿命较长,启闭时阀瓣行程较小,启闭时间较短,阀门高度较小。广泛用于给排水,煤气,电力,冶金,石油,化工,轻纺以及城建等行业,在蒸汽,水,油类介质的管路上作启闭用。 |

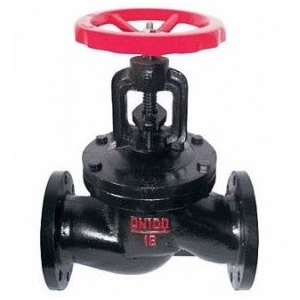

产品用途：J41T/J41W系列铸铁截止阀
J41T或J41W系列铸铁截止阀安装在管路上,作启闭用。J41T-16型适用于工作温度≤200℃的水,蒸汽介质管路上。J41W-10型适用于工作温度≤200℃的油品介质管路上。手轮顺时针旋转为关闭，反之为开，不允许借助任何杠杆。
本产品适用于液、气介质管路和设备，用与截断和接通管路中介质之用。
具有密封好、操作方便、密封面不易损伤、使用寿命长、不易产生水锤现象等特点。
主要零件材料：J41T-16，J41T-10法兰铸铁截止阀
|
零件名称： |
J41T-16 |
J41W-10 |
|
阀体,阀盖,手轮 |
灰铸铁 |
灰铸铁 |
|
阀杆 |
碳钢 |
碳钢 |
|
密封圈 |
黄铜,不锈钢 |
灰铸铁 |
相关性能规范：J41T-16，J41T-10法兰铸铁截止阀
|
型 号 |
J41T-16 |
J41W-10 |
|
公称压力 |
1.6 |
1.6 |
|
强度试验(水) Mpa |
2.4 |
2.4 |
|
密封试验(水) Mpa |
1.8 |
1.8 |
|
适用介质 |
水,蒸汽 |
油品 |
|
适用温度 ℃ |
≤120 |
≤160 |
主要外形尺寸(法兰尺寸按 JB78 PN1.6MPa规定) ：J41T-16，J41T-10法兰铸铁截止阀
|
型号 |
公称通径DN(mm) |
尺寸 |
|
L |
D |
D1 |
D2 |
b-f |
Z-Φd |
H |
Do |
|
J41T-16
J41W-10
J41H-16
J41X-10 |
15 |
120 |
95 |
65 |
45 |
14-2 |
4-14 |
113 |
80 |
|
20 |
150 |
105 |
75 |
55 |
16-2 |
4-14 |
113 |
80 |
|
25 |
160 |
115 |
85 |
65 |
16-2 |
4-14 |
125 |
80 |
|
32 |
180 |
135 |
100 |
78 |
18-2 |
4-18 |
145 |
100 |
|
40 |
200 |
1451 |
110 |
85 |
18-3 |
4-18 |
180 |
130 |
|
50 |
230 |
60 |
125 |
100 |
20-3 |
4-18 |
200 |
130 |
|
65 |
290 |
180 |
145 |
120 |
20-3 |
4-18 |
205 |
150 |
|
J41T-16
J41W-10
J41H-16
J41X-10
中部法兰 |
65 |
290 |
180 |
145 |
120 |
22-3 |
4-18 |
310 |
150 |
|
80 |
310 |
195 |
160 |
135 |
24-3 |
8-18 |
350 |
240 |
|
100 |
350 |
215 |
181 |
155 |
26-3 |
8-18 |
365 |
240 |
|
125 |
400 |
245 |
210 |
185 |
26-3 |
8-18 |
430 |
300 |
|
150 |
480 |
280 |
240 |
210 |
28-3 |
8-23 |
450 |
300 |
|
200 |
600 |
335 |
295 |
265 |
30-3 |
12-23 |
556 |
300 | |
