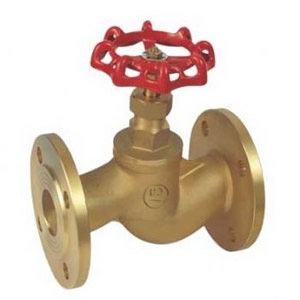

产品型号：J41X/T/W/F
尺寸范围：DN15～DN150
压力等级：1.0～1.6MPa
壳体材料：黄铜
适用介质：水、蒸汽、油品、氨液
操作方式：手动、气动、电动
产品设计优势：可选平面或半圆面阀瓣、阀瓣和阀座的密封面堆焊不同硬度的合金、密封可靠、硬度高、耐磨、耐高温、耐腐蚀、寿命长、有良好抗擦伤性和耐磨性。

公称压力 PN(Mpa)	公称通径 DN(㎜)	尺寸㎜										重量 ㎏
		L	D	D1	D2	D6	b	Do	H	H1	Z-Φd
1.6	15	130	95	65	45	-	14	75	110	119	4-Φ14	2
	20	150	110	75	55	-	14	75	110	120	4-Φ14	3
	25	160	115	85	65	-	14	75	116	126	4-Φ14	4
	32	180	135	100	78	-	15	120	143	160	4-Φ18	6.1
	40	200	145	110	85	-	16	120	147	168	4-Φ18	8.2
	50	230	160	125	100	-	16	160	172	194	4-Φ18	11
	65	290	180	145	120	-	18	-	-	-	4-Φ18	28
	80	310	195	160	135	-	20	-	-	-	8-Φ18	34
	100	350	210	180	155	-	20	-	-	-	8-Φ18	43
	125	400	245	210	185	-	22	-	-	-	8-Φ18	70
	150	480	280	240	210	--	24	-	-	-	12-Φ23	95
