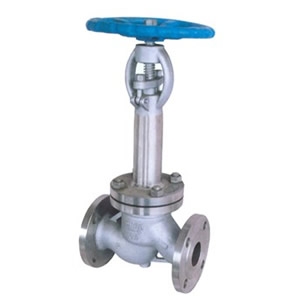

产品概述：DJ41W/Y不锈钢低温截止阀
DJ41W/Y不锈钢低温截止阀适用于低温温度在负78．5℃—与超低温负196℃之间，压力PN为1．6～25．0MPa；产品广泛应用于液化气体如氧、氮、氢，特别是液化天然气的生产、运输和贮存装置，其独特的解决方案使产品应用更安全有效。
执行标准：DJ41W/Y不锈钢低温截止阀
设计与制造：JB/T7749-95
结构长度：GB/T12221-89
连接端：GB/T9113-2000，HG20592-97，SH3406-96GB/T12224-89
检验与试验：JB/T7749-95
零件材质：DJ41W/Y不锈钢低温截止阀
|
型号 |
DJ41W/Y-16 |
DJ41W/Y-25 |
|
工作压力(MPa) |
1.6 |
2.5 |
|
适用温度(℃) |
LC3≥-101，LCB≥-46，LCC≥－46，1Cr18Ni9Ti≥－196 |
|
材料 |
阀体、闸板、阀盖、支架 |
LC3、LCB、LCC、1Cr18Ni9Ti |
|
填料 |
浸四氟乙烯石棉绳 |
|
手轮 |
QT450-10 |
|
阀杆螺母 |
ZCuA110Fe3 |
|
阀杆 |
1Cr18Ni9Ti |
|
垫片 |
低温石棉 |
连接尺寸：DJ41W/Y不锈钢低温截止阀
|
型号Type |
温度Temperature(℃) |
-46℃ |
-101℃ |
-46℃ |
|
规格Size(mm) |
尺寸Dimension(mm) |
|
inch |
DN |
颈部长度H |
|
DJ41W/H/Y-150/300/600/900 |
1/2″ |
15 |
90 |
110 |
130 |
|
3/4″ |
20 |
100 |
110 |
140 |
|
1″ |
25 |
100 |
120 |
150 |
|
11/4″ |
32 |
110 |
130 |
160 |
|
11/2″ |
40 |
110 |
130 |
160 |
|
2″ |
50 |
110 |
130 |
170 |
|
21/2″ |
65 |
110 |
130 |
170 |
|
3″ |
80 |
120 |
150 |
190 |
|
4″ |
100 |
130 |
160 |
200 |
|
5″ |
125 |
130 |
160 |
200 |
|
6″ |
150 |
140 |
170 |
220 |
|
8″ |
200 |
140 |
170 |
220 |
|
10″ |
250 |
150 |
180 |
240 |
|
12″ |
300 |
150 |
180 |
240 |
|
14″ |
350 |
160 |
190 |
250 |
|
16″ |
400 |
160 |
190 |
250 |
|
18″ |
450 |
160 |
190 |
250 |
|
20″ |
500 |
170 |
200 |
260 |
|
24″ |
600 |
170 |
200 |
260 | |
