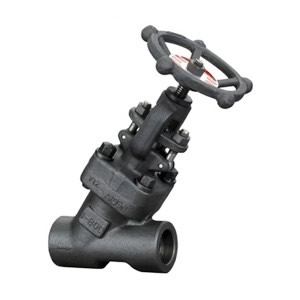

设计结构和特征：J15Y/J65Y内螺纹与承插焊Y型截止阀
1、符合ANSIB16.34。检验与测试按API598，标记按MSS-SP-25。
2、采用以下结构
3、全径或缩径
4、升降式和球式止回阀
5、按需内置弹簧
6、可拆卸实心阀瓣
7、自定心压板压套式
8、整体式上密封座
9、明杆支架型（OS&Y）
10、螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧式阀盖
11、承插端符合ASMEB16.11
12、螺纹连接端（NPT)符合ANSI/ASMEB1.20.1
13、阀瓣可变换为针型、节流型、球型、止回型
主要零部件：J15Y/J65Y内螺纹与承插焊Y型截止阀
|
序号 |
零件名称 |
CStoASTM |
AStoASTM |
SStoASTM |
|
TypeA105 |
TypeA182F22 |
TypeA182F304(L) |
TypeA182F316(L) |
|
1 |
阀体 |
A105N |
A182F22 |
A182F304(L) |
A182F316(L) |
|
2 |
阀瓣 |
A105N |
A276304 |
A276304(L) |
A276316(L) |
|
3 |
阀杆 |
A182F6a |
A182F304(L) |
A182F316(L) |
|
4 |
密封座 |
A105N |
A182F304 |
A182F304(L) |
A182F316(L) |
|
5 |
密封环 |
F182F304L |
A182F304(L) |
A182F316(L) |
|
6 |
阀盖 |
A105N |
A182F22 |
A182F304(L) |
A182F316(L) |
|
7 |
垫圈 |
A105N |
A182F22 |
A182F304(L) |
A182F316(L) |
|
8 |
阀杆螺母 |
A276F420 |
|
9 |
轴承压盖 |
A1942H |
A1944 |
A1948 |
A1948M |
|
10 |
锁紧螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
11 |
手轮 |
A197 |
|
12 |
对夹块 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
13 |
螺栓 |
A193B7 |
A193B16 |
A193B8 |
A1983B8M |
|
14 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
15 |
填料压板 |
A216WCB |
A351CF8 |
|
16 |
活节螺栓 |
A193B7 |
A193B16 |
A193B8 |
A1983B8M |
|
17 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
18 |
圆柱销 |
A276420 |
A182F304 |
|
19 |
填料压套 |
A276410 |
|
A182F304 |
|
|
20 |
吊耳 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
21 |
提升螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
|
22 |
填料 |
不锈钢丝+柔性石墨 |
|
适用介质 |
水、蒸汽、油品等 |
水、蒸气、油品等 |
硝酸、醋酸等 |
|
适用温度 |
-29°C～425°C |
-29°C～550°C |
-29°C～200°C |
注意：客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。CS=碳钢；AS=合金钢；SS=不锈钢；
尺寸参数表：J15Y/J65Y内螺纹与承插焊Y型截止阀
|
NPS |
1/2″ |
3/4″ |
1″ |
11/4″ |
11/2″ |
2″ |
|
L |
900-150Lb |
140 |
140 |
140 |
178 |
178 |
216 |
|
2500Lb |
186 |
186 |
186 |
232 |
232 |
279 |
|
H(开) |
333 |
333 |
332 |
408 |
406 |
524 |
|
W |
125 |
125 |
160 |
160 |
180 |
200 |
|
重量 |
900Lb-1500Lb |
11.2 |
10.5 |
10.1 |
21.0 |
19.6 |
40.4 |
|
2500Lb |
12.3 |
11.6 |
10.8 |
28.0 |
26.4 |
43.8 | |
