产品概述：

对焊金属密封蝶阀概述及特点

本蝶阀适用于高温、高压、防火、保温等管道上作启闭或调节介质之用。其主要特点如下：1、结构紧凑、体积小、重量轻、操作灵活、使用方便；2、采用三维偏心弹性或多层次硬密封结构，其密封性能可靠达到零泄漏； 3、此阀无法兰，对管道和保温包扎带来很大方便和美观；4、具有耐高温、高压、耐腐蚀、耐磨损等特点。
传动型式:蜗轮传动、气动传动、电动传动。

对焊金属密封蝶阀采用标准：

焊接尺寸：GB1224;ANSI B16.25; DIN2559
结构长度：GB/T12221-1989;API609
压力试验：GB/T13927-1992;API598

  对焊金属密封蝶阀产品性能参数：

公称压力（MPa)		1.0	1.6	2.5
试验压力（MPa)	强度试验（MPa)	1.5	2.4	3.75
	密封试验（MPa)	1.1	1.76	2.75
适用温度		碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质		水、蒸汽、热水、油品
驱动方式		蜗轮传动、电动、气动、液动
压力等级		ANSI 150Lb磅级/PN25
焊接标准		GB12224、ANSI B16、25、DIN2559

主要零部件材料:

零件名称	材料
阀体、蝶板	碳钢、不锈钢
阀杆	铬不锈钢、特殊材料
阀座	不锈钢、钴基硬质合金
轴套	不锈钢
填料	柔性石墨

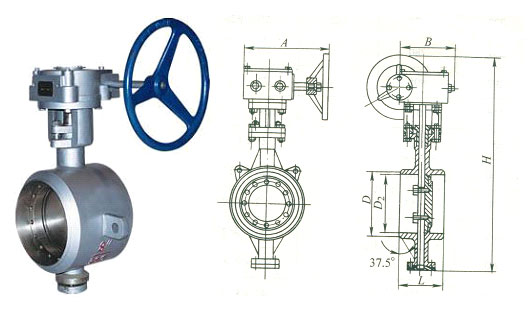

对焊金属密封蝶阀产品外形图：（D3.6.963H.Y-10.16.25C.P）
