产品概述：

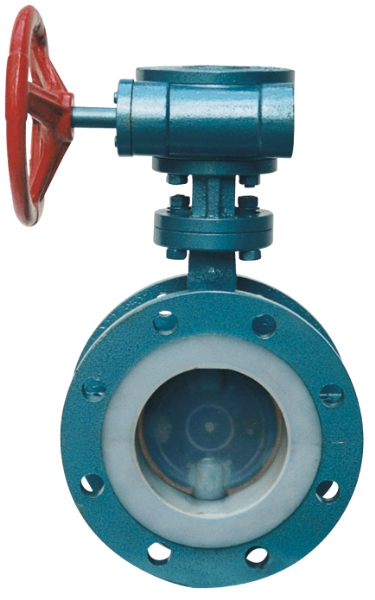

衬氟（塑）对夹式蝶阀属于耐强腐蚀介质专用阀领域。该阀门是蝶板随阀杆一起转动为启、闭件，用于实现阀门的开启、关闭和调节。蝶板与阀套采用高温模压或高压注塑工艺，衬里材料具有耐腐蚀、耐老化的氟塑料，以及其它衬里材料，故具有可靠的耐腐蚀性和密封性。广泛适用于氯碱、化工、石油、冶金、医药、电力等工业控制系统，对酸、碱等强腐蚀气体、液体介质的控制。
产品特点：
1.耐腐蚀：阀体内腔及蝶板均包衬2.5~3mm厚的塑胶或其它衬里材料，能耐酸、碱、耐强腐蚀。
2.中线蝶阀为整个蝶板与阀座在360°圆周内同心（中线），具有双向密封功能，压力、流量可自由调节。
3.四级加载弹性密封，绝对保证了阀门内、外的零泄露。
4.轴头、蝶板圆周连接处的特殊过渡曲线与阀座的合理过盈。
5.轴头端面采用弹性O型圈和轴肩处刚性垫圈，弹性橡胶垫组合。
6.轴的径向O型圈与金属垫的组合。
7.阀座镶在有弹性条的阀体槽内。
8.采用可调查性弹子定位，定位准确，结构简单合理。
9.结构上采用可调节密封面，帮使用寿命长，解决了传统对夹式蝶阀易泄漏的问题。 主要零部件材料表
|
国标 |
|
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
超低碳不锈耐酸铸钢 |
|
Z |
C |
P |
R |
PL |
RL |
|
1 |
阀体/阀盖 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
蝶板 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
3 |
阀杆 |
1Cr13 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
000Cr17Ni14Mo2 |
|
4 |
衬里/阀座 |
PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO |
|
5 |
紧固销 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
000Cr17Ni14Mo2 |
|
6 |
填料 |
PTFE(F4) |
|
7 |
填料压盖 |
WCB |
CF8 |
CF8M |
CF3 |
CF8 |
|
8 |
支架 |
WCB |
CF8 |
CF8 |
|
9 |
紧固螺栓 |
35 |
1Cr17Ni2 |
1Cr18Ni2 |
|
10 |
螺母 |
45 |
1Cr18Ni9 |
0Cr18Ni9 |
外形图及主要连接尺寸：
产品执行标准：
设计规范：GB/T12238
结构长度：GB/T12221
法兰连接：JB/T78；JB/T79
试验与检验：GB/T13927
防腐衬里材料简介：
（1）聚四氟乙烯PTFE（F4）适用介质：强酸、强碱、强氧化剂等；使用温度-200-180度；特点：具有优异的化学稳定性，有很高的耐热性、耐寒性；摩擦系数很低，是极好的自润滑材料，但机械性能较低，流动性差，热膨胀大。
（2）聚全氟乙丙烯FEP（F46）适用介质：任何有机溶剂或试剂、稀或浓无机酸、碱、酮、芳烃、氯化烃等；使用温度：-85-150度；特点：力学、电性能和化学稳定性基本与F4相同，但突出优点是动击韧性高，有极好的耐侯性和辐射性。
（3）聚三氟乙烯PCTEF（F3）适用介质：各种有机溶剂，无机腐蚀液（氧化性酸类）；使用温度：-195-120度；特点：耐热性、电性能和化学稳定性仅次于F4，机械强度，蠕变性能、硬度比F4好些。
（4）聚偏氟乙烯PVDF（F2）适用介质：耐大多数化学药品和溶剂；使用温度：-70-100度；特点：拉伸强度与压缩强度比F4好，耐弯折、耐候、耐辐射、耐光和老化等，最大特点是韧性好，易成型。
（5）聚丙烯RPP 适用介质：无机盐类的水溶液，无机酸类、碱类的稀或浓溶液；使用温度：-14-80度；特点：最轻的塑料之一，其屈服、拉伸和压缩强度、硬度均优于低压聚乙烯，有很突出的刚性；耐热性好，易成型，优廉。改性后动击性、流动性、弯曲弹性模数提高。
（6）聚烯烃,PO 适用介质：各种浓度的酸碱盐及某些有机溶剂；使用温度：-58-80；特点：是目前世界最理想的防腐材料，已广泛用于旋转成型的大型设备和管道件内衬。
（7）聚氯乙烯（硬质）PVC 适用介质：耐水、浓碱、非氧化性酸、链烃、油和臭氧等；使用温度：0-55度；特点：机械强度较高，化学稳定性及介电性能优良，耐油性和抗老性也较好，易熔接及粘河，价格较低。
各类衬里管道阀门其同公称通径的壳体和连接尺寸都相同，但其衬里材料根据不同介质，可采用以下不同衬里材料：改性聚烯烃PO、聚丙烯RPP、聚全氟乙丙烯F46、聚四氟乙烯F4、聚三氟乙烯F3、聚偏乙烯F2。
产品执行标准：
设计规范：GB/T12238
结构长度：GB/T12221
法兰连接：JB/T78；JB/T79
试验与检验：GB/T13927
防腐衬里材料简介：
（1）聚四氟乙烯PTFE（F4）适用介质：强酸、强碱、强氧化剂等；使用温度-200-180度；特点：具有优异的化学稳定性，有很高的耐热性、耐寒性；摩擦系数很低，是极好的自润滑材料，但机械性能较低，流动性差，热膨胀大。
（2）聚全氟乙丙烯FEP（F46）适用介质：任何有机溶剂或试剂、稀或浓无机酸、碱、酮、芳烃、氯化烃等；使用温度：-85-150度；特点：力学、电性能和化学稳定性基本与F4相同，但突出优点是动击韧性高，有极好的耐侯性和辐射性。
（3）聚三氟乙烯PCTEF（F3）适用介质：各种有机溶剂，无机腐蚀液（氧化性酸类）；使用温度：-195-120度；特点：耐热性、电性能和化学稳定性仅次于F4，机械强度，蠕变性能、硬度比F4好些。
（4）聚偏氟乙烯PVDF（F2）适用介质：耐大多数化学药品和溶剂；使用温度：-70-100度；特点：拉伸强度与压缩强度比F4好，耐弯折、耐候、耐辐射、耐光和老化等，最大特点是韧性好，易成型。
（5）聚丙烯RPP 适用介质：无机盐类的水溶液，无机酸类、碱类的稀或浓溶液；使用温度：-14-80度；特点：最轻的塑料之一，其屈服、拉伸和压缩强度、硬度均优于低压聚乙烯，有很突出的刚性；耐热性好，易成型，优廉。改性后动击性、流动性、弯曲弹性模数提高。
（6）聚烯烃,PO 适用介质：各种浓度的酸碱盐及某些有机溶剂；使用温度：-58-80；特点：是目前世界最理想的防腐材料，已广泛用于旋转成型的大型设备和管道件内衬。
（7）聚氯乙烯（硬质）PVC 适用介质：耐水、浓碱、非氧化性酸、链烃、油和臭氧等；使用温度：0-55度；特点：机械强度较高，化学稳定性及介电性能优良，耐油性和抗老性也较好，易熔接及粘河，价格较低。
各类衬里管道阀门其同公称通径的壳体和连接尺寸都相同，但其衬里材料根据不同介质，可采用以下不同衬里材料：改性聚烯烃PO、聚丙烯RPP、聚全氟乙丙烯F46、聚四氟乙烯F4、聚三氟乙烯F3、聚偏乙烯F2。 |
