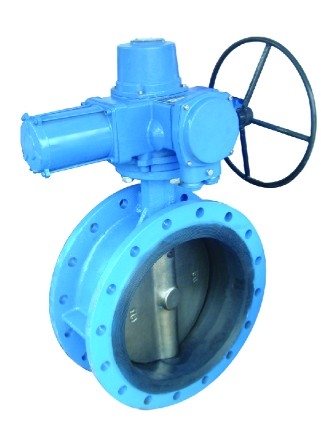

电动软密封蝶阀产品概述：
该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤120℃，公称压力≤16MPa的食品、医药、化工、石油、电力、城建、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
电动软密封蝶阀主要特点：
1、设计新颖、合理，结构独特，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀，使用寿命长等特点。
电动软密封蝶阀采用标准 :
设 计 标 准：GB/T12238；
lS0 10631或BS EN593
法兰连接尺寸 GB/T17241．6-1998：
IS0 7005-2或BSEN 1092
结 构 长 度 : GB/T12221：
lS0 5752或BS EN558-1
压 力 试 验：GB/T13927；JB/T9092；
lS0 5028或BS 6755
电动软密封蝶阀主要技术参数：
|
公称通径DNmm |
50～1600 |
|
公称压力PN MPa |
0.6 |
1.O |
1.6 |
|
试验压力PN(MPa) |
强度试验 |
0.9 |
1.5 |
2.4 |
|
密封试验 |
O.66 |
1.1 |
1.76 |
|
适用介质 |
空气、水、污水、蒸气、煤气、油品等 |
|
驱动形式 |
手动、蜗轮传动、气传动、电传动 |
电动软密封蝶阀主要零件的材料：
|
零件名称 |
材料 |
|
阀体 |
铸铁、球墨铸铁、铸钢、不锈钢 |
|
蝶板 |
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
|
密封圈 |
各种橡胶、聚四氟乙烯 |
|
阀杆 |
2Cr13、不锈钢 |
|
填料 |
0型圈、柔性石墨 |
电动软密封蝶阀密封材料：
|
材料品种 |
氯丁橡胶 |
丁腈橡胶 |
乙丙橡胶 |
聚四氟乙烯 |
硅橡胶 |
氟橡胶 |
|
代号 |
×或 0rJ |
XA或orJA |
XB或orJB |
xC、JC或0rF |
XD或orJD |
× E或orJE |
|
耐最高温度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
|
耐最低温度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
|
适用工作温度 |
≤65℃ |
≤80℃ |
≤120℃ |
≤200℃ |
≤200℃ |
≤180℃ |
电动执行机构：
小口径采用部分回转系列执行器，大口径采用多回转系列执行器。 |
