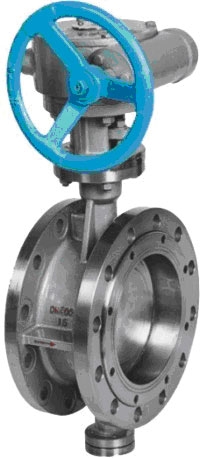

产品概述：D343H/Y 三偏心金属硬密封手动蝶阀
D643H/Y电动法兰硬密封蝶阀结构采用三维偏心原理设计，弹性密封和硬软多层密封兼容的加工新工艺，使蝶阀在运行工作时，减 少其扭矩力，达到省力，节能之功能。从而确保整体的抗腐蚀、耐高温、抗靡损的可靠性。适用于食品、医药、石油化工、电厂、钢厂、工业环保水处理及高层建 筑、供排水管道上作调节流量和截断流体最佳装置。
产品特点：D343H/Y 三偏心金属硬密封手动蝶阀
1、结构独特、型小轻便、操作灵活、省力、方便；
2、双向密封、密封可靠，可达到气密封无泄漏；
3、流量特性趋于直线调节性有最佳；
4、采用三偏心原理，使密封面近似零靡损延长了阀门的使用寿命；
5、应用范围广。如：可用于水、蒸气、油品、空气、煤气等介质；
6、适用不同温度及6.4MPa以下的压力等级，耐腐蚀等各种介质管线。
产品规范：D343H/Y 三偏心金属硬密封手动蝶阀
|
产品规范 |
设计规范 |
结构长度 |
连接法兰 |
试验与检验 |
产品标识 |
供货规范 |
|
GB/T12238 |
GB/T12221 |
JB/T78，JB/T79，GB/T9113 |
GB/T13927 |
GB/T12220 |
JB/T7928 |
主要零部件材料：D343H/Y 三偏心金属硬密封手动蝶阀
|
零件名称 |
材料 |
|
阀体 |
灰铸铁、WCB、合金钢、不锈钢、QT450-10 |
|
蝶板 |
WCB、合金钢、不锈钢、QT450-10 |
|
阀轴 |
2Cr13不锈钢、合金钢 |
|
密封圈 |
NBR、PTFE、不锈钢圈 |
|
填料 |
柔性石墨、PTFE |

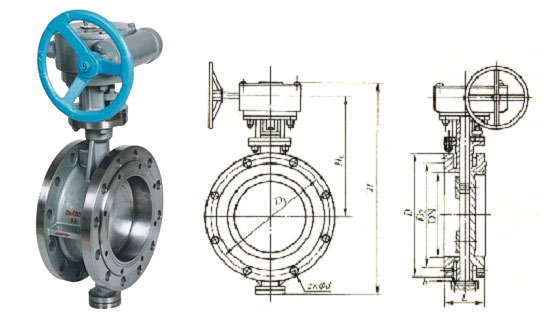

主要连接及外形尺寸：D343H/Y型 三偏心金属硬密封手动蝶阀
|
公称压力
PN |
公称通径
DN |
L |
D |
D1 |
D2 |
b |
Z×φd |
H |
|
10 |
50 |
108 |
165 |
125 |
100 |
20 |
4-×φ18 |
220 |
|
65 |
112 |
185 |
145 |
120 |
20 |
4×φ18 |
220 |
|
80 |
127 |
195 |
160 |
135 |
22 |
4×φ18 |
340 |
|
100 |
127 |
220 |
180 |
158 |
22 |
8×φ18 |
360 |
|
150 |
140 |
285 |
240 |
212 |
24 |
8×φ23 |
420 |
|
200 |
152 |
340 |
295 |
266 |
26 |
8×φ23 |
480 |
|
250 |
165 |
390 |
350 |
320 |
28 |
12×φ23 |
547 |
|
300 |
178 |
440 |
400 |
368 |
30 |
12×φ23 |
610 |
|
350 |
190 |
505 |
460 |
430 |
32 |
16×φ23 |
698 |
|
400 |
216 |
565 |
515 |
482 |
32 |
16×φ25 |
766 |
|
450 |
222 |
615 |
565 |
532 |
34 |
20×φ25 |
827 |
|
500 |
229 |
670 |
620 |
585 |
36 |
20×φ25 |
916 |
|
600 |
267 |
780 |
725 |
685 |
40 |
20×φ30 |
1070 |
|
700 |
392 |
895 |
840 |
800 |
44 |
24×φ30 |
1280 |
|
800 |
318 |
1010 |
950 |
905 |
46 |
24×φ34 |
1400 |
|
900 |
330 |
1110 |
1050 |
1005 |
50 |
28×φ34 |
1875 |
|
1000 |
410 |
1220 |
1160 |
1115 |
56 |
28×φ34 |
2000 |
|
16 |
50 |
108 |
165 |
125 |
100 |
20 |
4×φ18 |
220 |
|
65 |
112 |
185 |
145 |
120 |
20 |
4×φ18 |
220 |
|
80 |
127 |
195 |
160 |
135 |
22 |
4×φ18 |
340 |
|
100 |
127 |
220 |
180 |
158 |
22 |
8×φ18 |
360 |
|
150 |
140 |
285 |
240 |
212 |
24 |
8×φ23 |
420 |
|
200 |
152 |
340 |
295 |
266 |
26 |
12×φ23 |
480 |
|
250 |
165 |
405 |
355 |
320 |
28 |
12×φ25 |
547 |
|
300 |
178 |
460 |
410 |
375 |
30 |
12×φ25 |
610 |
|
350 |
190 |
520 |
470 |
435 |
32 |
16×φ30 |
698 |
|
400 |
216 |
580 |
525 |
485 |
32 |
16×φ30 |
766 |
|
450 |
222 |
640 |
585 |
545 |
34 |
20×φ30 |
827 |
|
500 |
229 |
715 |
650 |
608 |
36 |
20×φ34 |
916 |
|
600 |
267 |
840 |
770 |
718 |
40 |
20×φ41 |
1070 |
|
700 |
392 |
910 |
840 |
788 |
44 |
24×φ41 |
1280 |
|
800 |
318 |
1020 |
950 |
898 |
46 |
24×φ41 |
1400 |
|
900 |
330 |
1120 |
1050 |
998 |
50 |
28×φ41 |
1875 |
|
1000 |
410 |
1255 |
1170 |
1110 |
56 |
28×φ48 |
2000 |
|
1200 |
470 |
1485 |
1390 |
1325 |
58 |
32×φ54 |
2200 |
|
2.5 |
80 |
127 |
195 |
160 |
135 |
22 |
8×φ18 |
340 |
|
100 |
127 |
230 |
190 |
160 |
24 |
8×φ23 |
360 |
|
150 |
140 |
300 |
250 |
218 |
30 |
8×φ25 |
420 |
|
200 |
152 |
360 |
310 |
278 |
34 |
12×φ25 |
480 |
|
250 |
165 |
425 |
370 |
332 |
36 |
12×φ30 |
547 |
|
300 |
178 |
485 |
430 |
390 |
40 |
16×φ30 |
610 |
|
350 |
190 |
550 |
490 |
448 |
44 |
16×φ34 |
698 |
|
400 |
216 |
610 |
550 |
505 |
48 |
16×φ34 |
766 |
|
450 |
222 |
660 |
600 |
555 |
50 |
20×φ34 |
827 |
|
500 |
229 |
730 |
660 |
610 |
52 |
20×φ41 |
916 |
|
600 |
267 |
840 |
770 |
718 |
56 |
20×φ41 |
1070 |
|
700 |
392 |
955 |
875 |
815 |
60 |
24×φ48 |
1280 |
|
800 |
318 |
1070 |
990 |
930 |
64 |
24×φ48 |
1400 |
|
900 |
330 |
1180 |
1090 |
1025 |
66 |
28×φ54 |
1875 |
|
1000 |
410 |
1305 |
1210 |
1140 |
68 |
28×φ54 |
2000 |
