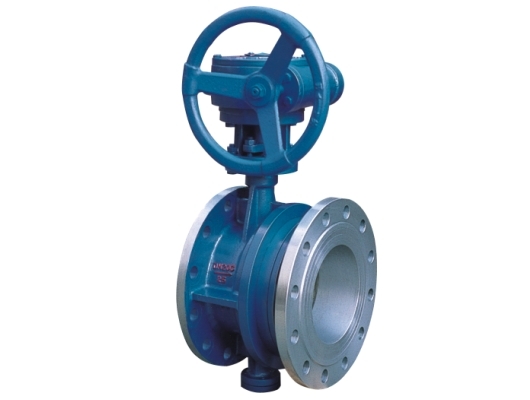

一、产品概述：
伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能，使用于温度在425℃以下，公称压力在1.6MPa以下的石油，化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的最佳装置。
二、产品特点：
1、结构独特，设计灵活，重量轻，省力，启闭迅速。
2、伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能，海能为维修阀门安装更换提供方便。
3、密封部位可调节更换，密封性能可靠。
三、主要技术参数：
|
公称通径DN（mm) |
50～1800 |
50～1200 |
|
公称压力PN（MPa) |
0.6 |
1.0 |
1.6 |
|
密封试验(MPa) |
0.66 |
1.1 |
1.76 |
|
强度试验(MPa) |
0.9 |
1.5 |
2.4 |
|
适用温度 |
软密封 |
X:-40℃～90℃;F:-20℃～200℃ |
|
硬密封 |
碳钢:-29℃～425℃ 不锈钢-40℃～650℃ |
|
适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
|
泄漏率 |
符合GB/T13927-92标准 |
|
驱动方式 |
蜗轮传动、电动、气动、液动 |
四、主要零部件材料：
|
零件名称 |
材料 |
|
阀体 |
WCB、QT450-10、不锈钢 |
|
蝶板 |
WCB、QT450-10、不锈钢 |
|
阀轴 |
2Cr13不锈钢 |
|
密封圈 |
橡胶 |
|
填料 |
柔性石墨 |
五、产品采用标准：
设计制造标准：GB/T 12238、JB/T8527
结构长度标准：GB/T 12221
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224
试验检验标准：GB/T 13927 |
