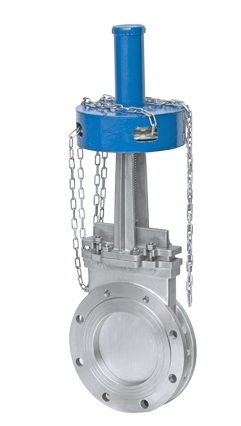

PZL73X/H/Y链轮刀型闸阀 |
首页 >> 刀型闸阀/浆液阀系列 >> PZ73刀型闸阀 |
| |
 |
产品型号：PZL73X/H/Y
尺寸范围：DN50～DN1200
压力等级：0.6～1.6MPa
壳体材料：铸铁、碳钢、不锈钢
适用介质：浆液、粉尘、灰渣、颗粒状物料
操作方式：手轮、齿轮、电动、气动
泄漏量：硬密封：D级（液体0.1*DNmm3/S）软密封：A级（零泄漏）
产品设计优势：可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物、不锈钢闸板可防止腐蚀引起的密封泄漏、可选的整体不锈钢材质，可防止腐蚀破坏、结构长度短，节省成本和安装空间，也有效支持管道强度、阀体上的导向块使闸板正确运动。 |
|
◆公称通径及连接尺寸：PZL73X/H/Y链轮刀型闸阀
公称
压力
(MPa) |
公称
通径
DN |
长度 |
法兰
外径 |
螺栓
孔中
心圆
直径 |
连接
凸出
部分
直径 |
H |
N-M |
公称
压力
(MPa) |
公称
通径
DN |
长度 |
法兰
外径 |
螺栓
孔中
心圆
直径 |
连接
凸出
部分
直径 |
H |
N-M |
| 0.6 |
50 |
50 |
140 |
110 |
90 |
285 |
4-M12 |
1.0 |
350 |
90 |
500 |
460 |
428 |
885 |
16-M20 |
| 65 |
50 |
160 |
130 |
110 |
300 |
4-M12 |
400 |
100 |
565 |
515 |
482 |
990 |
16-M22 |
| 80 |
50 |
185 |
150 |
125 |
315 |
4-M16 |
450 |
120 |
615 |
565 |
532 |
1100 |
20-M22 |
| 100 |
50 |
205 |
170 |
145 |
365 |
4-M16 |
500 |
130 |
670 |
620 |
585 |
1200 |
20-M22 |
| 125 |
50 |
235 |
200 |
175 |
400 |
8-M16 |
600 |
130 |
780 |
725 |
685 |
1450 |
20-M27 |
| 150 |
70 |
260 |
225 |
200 |
475 |
8-M16 |
700 |
160 |
895 |
840 |
800 |
1700 |
24-M30 |
| 200 |
70 |
315 |
280 |
255 |
540 |
8-M16 |
800 |
160 |
1010 |
950 |
905 |
2000 |
24-M30 |
| 250 |
70 |
370 |
335 |
310 |
630 |
12-M16 |
900 |
160 |
1110 |
1050 |
1005 |
2300 |
28-M30 |
| 300 |
80 |
435 |
395 |
362 |
780 |
12-M20 |
1000 |
160 |
1220 |
1160 |
1115 |
2500 |
28-M30 |
| 350 |
90 |
485 |
445 |
412 |
885 |
12-M20 |
1200 |
200 |
1450 |
1380 |
1325 |
2800 |
32-M36 |
| 400 |
100 |
535 |
495 |
462 |
990 |
16-M20 |
1.6 |
50 |
50 |
160 |
125 |
100 |
285 |
4-M16 |
| 450 |
120 |
590 |
550 |
518 |
1100 |
16-M20 |
65 |
50 |
180 |
145 |
120 |
300 |
4-M16 |
| 500 |
130 |
640 |
600 |
568 |
1200 |
16-M20 |
80 |
50 |
195 |
160 |
135 |
315 |
8-M16 |
| 600 |
130 |
755 |
705 |
670 |
1450 |
20-M22 |
100 |
50 |
215 |
180 |
155 |
365 |
8-M16 |
| 125 |
50 |
245 |
210 |
185 |
400 |
8-M16 |
| 700 |
160 |
860 |
810 |
775 |
1700 |
24-M22 |
150 |
70 |
280 |
240 |
210 |
475 |
8-M20 |
| 800 |
160 |
975 |
920 |
880 |
2000 |
24-M27 |
200 |
70 |
335 |
295 |
265 |
540 |
12-M20 |
| 900 |
160 |
1075 |
1020 |
980 |
2300 |
24-M27 |
250 |
70 |
405 |
355 |
320 |
630 |
12-M22 |
| 1000 |
160 |
1175 |
1120 |
1080 |
2500 |
28-M27 |
300 |
80 |
460 |
410 |
375 |
780 |
12-M22 |
| 1200 |
200 |
1400 |
1340 |
1295 |
2800 |
32-M30 |
350 |
90 |
520 |
470 |
435 |
885 |
16-M22 |
| 1.O |
50 |
50 |
160 |
125 |
100 |
285 |
4-M16 |
400 |
100 |
580 |
525 |
485 |
990 |
16-M27 |
| 65 |
50 |
180 |
145 |
120 |
300 |
4-M16 |
450 |
120 |
640 |
585 |
545 |
1100 |
20-M27 |
| 80 |
50 |
195 |
160 |
135 |
315 |
4-M16 |
500 |
130 |
705 |
650 |
608 |
1200 |
20-M30 |
| 100 |
50 |
215 |
180 |
155 |
365 |
8-M16 |
600 |
130 |
840 |
770 |
718 |
1450 |
20-M36 |
| 125 |
50 |
245 |
210 |
185 |
400 |
8-M16 |
700 |
160 |
910 |
840 |
788 |
1700 |
24-M36 |
| 150 |
70 |
280 |
240 |
210 |
475 |
8-M20 |
800 |
160 |
1020 |
950 |
898 |
2000 |
24-M36 |
| 200 |
70 |
335 |
295 |
265 |
540 |
8-M20 |
900 |
160 |
1120 |
1050 |
998 |
2 300 |
28-M36 |
| 250 |
70 |
390 |
350 |
320 |
6 30 |
12-M20 |
1000 |
160 |
1255 |
1170 |
1110 |
2500 |
28-M42 |
| 300 |
80 |
440 |
400 |
368 |
780 |
12-M20 |
1200 |
200 |
1485 |
1390 |
1325 |
2800 |
32-M48 | |
|
