1、产品用途：Q11F内螺纹球阀（三片式）
内螺纹球阀（三片式）广泛应用在冶金、石油、天然气、煤矿、化工、医药、电力、城市和工业企业的给排水、供热、和供气系统中。
2、产品应用规范： Q11F内螺纹球阀（三片式）
公称压力：1.6-6.4MPa
适用温度范围：-20~232℃~350℃
适用介质：水、油、气及某些腐蚀液体（W.O.G）
3、主要性能参数：Q11F内螺纹球阀（三片式）
|
公称压力PN
(MPa) |
试验压力(MPa) |
|
壳体试验(MPa) |
密封试验(MPa) |
气密试验(MPa) |
|
1.6 |
2.4 |
1.76 |
0.6 |
|
2.5 |
3.75 |
2.75 |
0.6 |
|
4.0 |
6.0 |
4.4 |
0.6 |
|
6.4 |
9.6 |
7.04 |
0.6 |
4、产品标准与规范：Q11F内螺纹球阀（三片式）
|
设计与制造 |
结构长度标准 |
连接法兰 |
试验与检验 |
压力温度等级 |
|
GB/T8464-1998 |
GB/T12221-2005 |
JB/T79.1-94、
9113.15-2000、
HG20592~20635 |
JB/T9092、
GB/T13927 |
GB913.1、JB/T74、HG20604 |
5、主要零部件材质：Q11F内螺纹球阀（三片式）
|
序号 |
零件名称 |
材质 |
|
不锈钢 |
碳钢 |
|
1 |
阀体 |
不锈钢CF8M |
碳钢WCB |
|
2 |
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
3 |
阀盖 |
不锈钢CF8M |
碳钢WCB |
|
4 |
球体 |
不锈钢SS316 |
不锈钢SS304 |
|
5 |
阀杆 |
不锈钢SS316 |
不锈钢SS316 |
|
6 |
螺母 |
不锈钢SS304 |
FCD45 |
|
7 |
垫圈 |
不锈钢SS304 |
FCD45 |
|
8 |
手柄套 |
塑料 |
塑料 |
|
9 |
手柄 |
不锈钢SS304 |
不锈钢SS304 |
|
10 |
阀杆螺母 |
不锈钢SS304 |
B7 |
|
11 |
垫圈 |
不锈钢SS304 |
不锈钢SS304 |
|
12 |
填料压盖螺母 |
不锈钢SS304 |
FCD45 |
|
13 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙稀PTFE |
|
14 |
止推垫圈 |
聚四氟乙烯PTFE |
聚四氟乙稀PTFE |
|
15 |
填料 |
聚四氟乙烯PTFE |
聚四氟乙稀PTFE |
|
16 |
螺栓 |
不锈钢SS304 |
B8 |

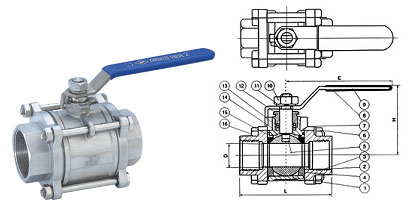

6、产品外形图及连接尺寸：Q11F内螺纹球阀（三片式）
|
