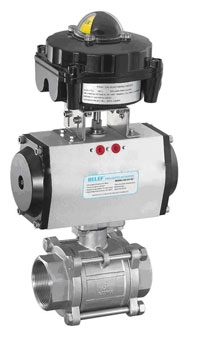

产品用途：Q611F内螺纹气动球阀（三片式）
内螺纹气球阀（三片式）广泛应用在冶金、石油、天然气、煤矿、化工、医药、电力、城市和工业企业的给排水、供热、和供气系统中。
产品应用规范：Q611F内螺纹气动球阀（三片式）
公称压力：1.6-6.4MPa
适用温度范围：-20~232℃~350℃
适用介质：水、油、气及某些腐蚀液体（W.O.G）
主要性能参数：Q611F内螺纹气动球阀（三片式）
|
公称压力PN
(MPa) |
试验压力(MPa) |
|
壳体试验(MPa) |
密封试验(MPa) |
气密试验(MPa) |
|
1.6 |
2.4 |
1.76 |
0.6 |
|
2.5 |
3.75 |
2.75 |
0.6 |
|
4.0 |
6.0 |
4.4 |
0.6 |
|
6.4 |
9.6 |
7.04 |
0.6 |
产品标准与规范：Q611F内螺纹气动球阀（三片式）
|
设计与制造 |
结构长度标准 |
连接法兰 |
试验与检验 |
压力温度等级 |
|
GB/T8464-1998 |
GB/T12221-2005 |
JB/T79.1-94、
9113.15-2000、
HG20592~20635 |
JB/T9092、
GB/T13927 |
GB913.1、JB/T74、HG20604 |
主要零部件材质：Q611F内螺纹气动球阀（三片式）
|
公称通径（mm） |
6-100 |
|
材料\材料代号 |
C |
P |
R |
|
主要零件 |
阀体 |
WCB |
CF8 304 |
CF8M 316 |
|
阀盖 |
WCB |
CF8 304 |
CF8M 316 |
|
球体阀杆 |
2Cr13 |
0Cr18Ni9 |
0Cr17Ni12Mo2 |
|
阀座 |
增强聚四氟乙烯 对位聚苯 |
|
填料 |
聚四氟乙烯 柔性石墨 |
|
适用工况 |
适用介质 |
水、蒸汽、油品 |
硝酸类 |
醋酸类 |
|
适用温度 |
-28℃～350℃ |
|
执行器 |
型号 |
GT系列、SW系列 |
|
气源压力 |
0.4～0.7Mpa |
|
二段式不锈钢球前茅按用户要求可做成外螺纹连接型卡箍型 |

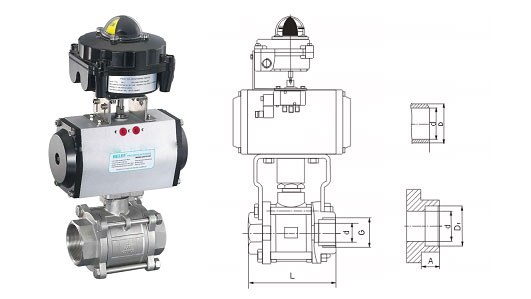

产品外形图及连接尺寸Q611F内螺纹气动球阀（三片式）
|
