首页 >> 刀型闸阀/浆液阀系列 >> PZ73刀型闸阀

产品型号：PZ573X/H/Y
尺寸范围：DN50～DN1200
压力等级：0.6～1.6MPa
壳体材料：铸铁、碳钢、不锈钢
适用介质：浆液、粉尘、灰渣、颗粒状物料
操作方式：手轮、齿轮、电动、气动
产品设计优势：可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物、不锈钢闸板可防止腐蚀引起的密封泄漏、可选的整体不锈钢材质，可防止腐蚀破坏、结构长度短，节省成本和安装空间，也有效支持管道强度、阀体上的导向块使闸板正确运动。

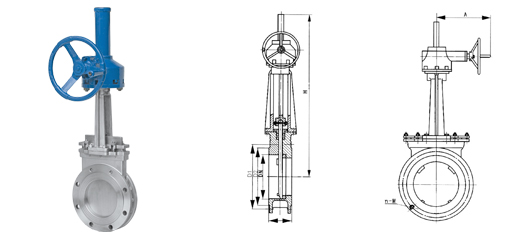

产品外形图：

PZ573X/H/Y-10/16/25伞齿轮刀形闸阀

◆公称通径及连接尺寸：PZ573X/H/Y伞齿轮刀形闸阀

公称  压力(MPa)	公称 通径 DN	长度	法兰  外径	螺栓  孔中 心圆 直径	连接  凸出 部分 直径	H	N-M	公称   压力 (MPa)	公称 通径 DN	长度	法兰  外径	螺栓  孔中 心圆 直径	连接  凸出 部分 直径	H	N-M
0.6	50	50	140	110	90	480	4-M12	1.0	350	90	500	460	428	1400	16-M20
	65	50	160	130	110	500	4-M12		400	100	565	515	482	1550	16-M22
	80	50	185	150	125	520	4-M16		450	120	615	565	532	1700	20-M22
	100	50	205	170	145	580	4-M16		500	130	670	620	585	1850	20-M22
	125	50	235	200	175	640	8-M16		600	130	780	725	685	2200	20-M27
	150	70	260	225	200	740	8-M16		700	160	895	840	800	2550	24-M27
	200	70	315	280	255	850	8-M16		800	160	1010	950	905	3000	24-M30
	250	70	370	335	310	1000	12-M16		900	160	1110	1050	1005	3400	28-M30
	300	80	435	395	362	1200	12-M20		1000	160	1220	1160	1115	3700	28-M30
	350	90	485	445	412	1400	12-M20		1200	200	1450	1380	1325	4200	32-M36
	400	100	535	495	462	1550	16-M20	1.6	50	50	160	125	100	480	4-M16
	450	120	590	550	518	1700	16-M20		65	50	180	145	120	500	4-M16
	500	130	640	600	568	1850	16-M20		80	50	195	160	135	520	8-M16
	600	130	755	705	670	2200	20-M22		100	50	215	180	155	580	8-M16
									125	50	245	210	185	640	8-M16
	700	160	860	810	775	2550	24-M22		150	70	280	240	210	740	8-M20
	800	160	975	920	880	3000	24-M27		200	70	335	295	265	850	12-M20
	900	160	1075	1020	980	3400	24-M27		250	70	405	355	320	1000	12-M22
	1000	160	1175	1120	1080	3700	28-M27		300	80	460	410	375	1200	12-M22
	1200	200	1400	1340	1295	4200	32-M30		350	90	520	470	435	1400	16-M22
1.0	50	50	160	125	100	480	4-M16		400	100	580	525	485	1550	16-M27
	65	50	180	145	120	500	4-M16		450	120	640	585	545	1700	20-M27
	80	50	195	160	135	520	4-M16		500	130	705	650	608	1850	20-M30
	100	50	215	180	155	580	8-M16		600	130	840	770	718	2200	20-M36
	125	50	245	210	185	640	8-M16		700	160	910	840	788	2550	24-M36
	150	70	280	240	210	740	8-M20		800	160	1020	950	898	3000	24-M36
	200	70	335	295	265	850	8-M20		900	160	1120	1050	998	3400	28-M36
	250	70	390	350	320	1000	12-M20		1000	160	1255	1170	1110	3700	28-M42
	300	80	440	400	368	1200	12-M20		1200	200	1485	1390	1325	4200	32-M48
