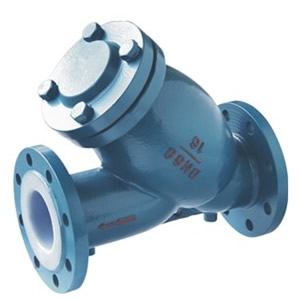

法兰尺寸：GL41F46衬氟Y型过滤器
法兰尺寸PN1.0MPa按GB9115.8-88标准。
法兰尺寸PN1.6MPa按GB9113.3-88标准
法兰尺寸PN2.5MPa按GB9113.4-88标准
规格型号：GL41F46衬氟Y型过滤器
公称压力：1.0～2.5MPa
公称通径：20～450mm。
主要零材料表：GL41F46衬氟Y型过滤器
|
序号 |
零件名称 |
灰铸铁 |
碳钢 |
|
Z |
C |
|
1 |
阀体、阀盖 |
HT250/A126 |
WCB/A216WCB |
|
2 |
过滤网 |
PTFE(F4) |
|
3 |
螺栓/螺母 |
35/45、A193B7/A194 |
|
4 |
衬里层 |
FEP(F46)PCTFE(F3) |
主要连接尺寸及重量：GL41F46衬氟Y型过滤器
|
公称通径 |
GL41F46-10/16/25型过滤器 |
|
DN
(mm) |
NPS
(in) |
L |
D |
D1 |
D2 |
b |
f |
H1 |
H |
Z-φd |
重量(kg) |
|
PNl.0～2.5(MPa) |
|
20 |
3/4 |
150 |
105 |
75 |
55 |
16 |
2 |
70 |
122 |
4-14 |
3.3 |
|
25 |
1 |
160 |
115 |
85 |
65 |
16 |
2 |
78 |
135 |
4-14 |
4.2 |
|
32 |
11/4 |
190 |
135 |
100 |
78 |
18 |
2 |
86 |
154 |
4-18 |
6.6 |
|
40 |
11/2 |
200 |
145 |
110 |
85 |
18 |
3 |
92 |
164 |
4-18 |
7.3 |
|
50 |
2 |
230 |
160 |
125 |
100 |
20 |
3 |
102 |
182 |
4-18 |
12 |
|
65 |
21/2 |
250 |
180 |
145 |
120 |
20 |
3 |
115 |
205 |
4-18 |
16 |
|
80 |
3 |
280 |
195 |
160 |
135 |
22 |
3 |
135 |
232 |
8-18 |
23 |
|
100 |
4 |
320 |
215 |
180 |
155 |
24 |
3 |
156 |
263 |
8-18 |
32 |
|
125 |
5 |
400 |
245 |
21O |
185 |
26 |
3 |
248 |
370 |
8-18 |
39 |
|
150 |
6 |
500 |
280 |
240 |
210 |
28 |
3 |
285 |
425 |
8-23 |
52 |
|
200 |
8 |
600 |
335 |
295 |
265 |
30 |
3 |
362 |
530 |
8-23 |
89 | |
