主要尺寸表

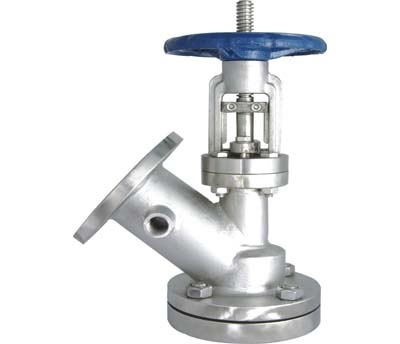

我公司根据国内外先进的技术资料和图样，自行设计生产的技术资料和图样，自行设计生产的上下展式保温放料阀是蜗炉应用系统装置中的节能型阀门。本产品设计新颖、结构合理，采用不锈钢、WCB等材质作阀体，密封性能良好 。

主要技术参数

压力				工作温度	适用介质
公称压力	1.6	上密封试验		≤175℃	水、颗粒、油品等
壳体试验	2.4	高压密封试验

主要零件材料

阀体	阀瓣、密封圈、阀杆	螺母
壳体试验	不锈钢	铜

主要外形尺寸(法兰尺寸按JB79PN1.6MPa)

口径	上展式				下展式
	D	D3	H	D0	D	D3	H	D0
25	115	115	270	160	115	135	225	160
32	135	135	285	160	135	145	300	160
40	145	145	355	180	145	160	340	180
50	160	160	370	180	160	180	345	180
65	180	180	465	220	180	195	425	220
80	195	195	480	250	195	215	445	250
100	215	215	590	280	215	260	535	280
125	245	245	730	300	245	280	585	300
150	280	280	775	320	280	330	665	320
