H42H/W立式止回阀

产品概述：
H42H/W立式止回阀正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。 本阀门由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可。
产品主要性能规范：
试验压力
公称压力（ MPa ）
1.6
2.5
4.0
壳体试验
2.4
3.8
6.0
密封试验
1.8
2.8
4.4
阀体材料
WCB（C）
CF8（P）
CF 8M （R）
WC6
WC9
工作温度
≤ 425
≤ 100
≤ 100
≤ 550
≤ 550
适用介质
水、蒸汽、油品
硝酸类
醋酸类
水、蒸汽
水、蒸汽
产品执行标准：
设计制造： GB12235
结构长度： GB12221
连接法兰： JB/T79-1994
试验与检验： JB/T9092-1999

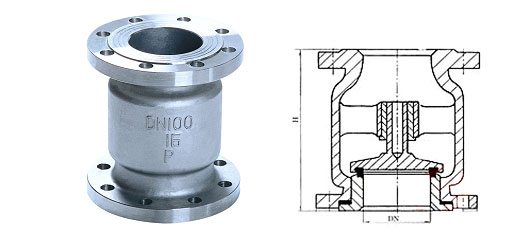

产品外形图及主要连接尺寸：
公称通径
PN1.6/2.5/4.0MPa
H
系列 1
系列 2
DN32
145
110
DN40
155
120
DN50
170
140
DN65
180
160
DN80
200
185
DN100
220
210
DN125
250
275
DN150
280
300
DN200
380
380
　
　
