结构
形式 |

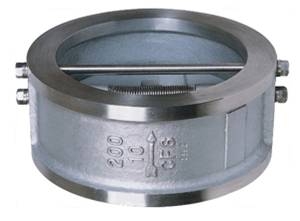

H76型对夹式双瓣止回阀 |
H44型法兰单瓣旋启式止回阀 |
|
水锤
压力 |
水，阀瓣行程短、且有弹簧辅助关闭、关阀速度快 |
很大，阀瓣行程长，需要较长的关闭时间 |
|
H76型的水锤压力只有H44型的1/2～1/5 |
|
尺寸
重量 |
结构长度很短、体积小、重量轻。
为阀门的安装、搬运、存放及管道的布置带来很大的便利，并能大量节约材料、降低造价 |
结构长度很长，体积笨大，重量很重 |
|
H76型的结构长度只有H44型的1/4～1/6，H76型的重量只有H44型的1/4～1/10 |
|
流体
阻力 |
小，流体阻力系数ξ为2.6～0.7。
随着阀门口径的增大，流体阻力系数减小。 |
小，流体阻力系数ξ为1.3～3，
但低压工况下，阀瓣不能完全开启，流体阻力大。
流体阻力随着阀门口径的增大而增大。 |
|
安装 |
可水平安装或垂直安装，重量轻，不必为阀门设置支座。 |
可水平安装或垂直安装，
大口径阀门重量重，需设置支座 |
|
开启
压力 |
很小，阀瓣在很小的压差下就能完全打开 |
较大，阀瓣在较大的压差下才能完全打开 |
|
可靠性 |
阀门为整体结构，简单紧凑。
阀门关闭时冲击力小，水锤压力小，阀门寿命长，可靠性高。 |
阀门关闭时的巨大冲击力及水锤压力容易损坏阀门 |
