特点及用途：

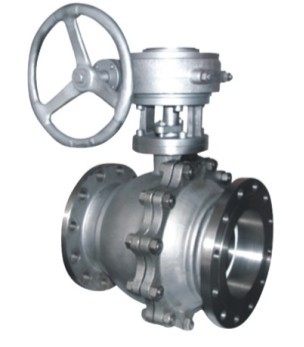

Q341蜗轮法兰浮动球阀主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。
1、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且Q341 蜗轮法兰浮动球阀的阀封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
主要性能规范：
|
公称压力PN
(MPa) |
试验压力(MPa) |
|
壳体试验(MPa) |
密封试验(MPa) |
气密试验(MPa) |
|
1.6 |
2.4 |
1.76 |
0.6 |
|
2.5 |
3.75 |
2.75 |
0.6 |
|
4.0 |
6.0 |
4.4 |
0.6 |
|
6.4 |
9.6 |
7.04 |
0.6 |
|
适用介质 |
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
|
介质温度 |
-40～+180℃ -40～+350℃ |
|
泄漏量 |
0 符合ANSIB16.104 5级标准 |
|
球体转角 |
90° |
产品零部件材质：
|
零件名称 |
材 料 |
|
阀体 |
WCB、ZG0Cr5Mo、ZG0Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti |
|
球体 |
0Cr18Ni9Ti、0Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
|
阀盖 |
WCB、ZG0Cr5Mo、ZG0Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti |
|
阀杆 |
2Cr13、0Cr18Ni9Ti、0Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
|
阀座密封面 |
PTFE 、Cr13系不锈钢、硬质合金、钴铬钨合金 |
|
填料 |
PTFE、柔性石墨、石墨石棉绳、耐高温石棉绳 |
产品执行标准：
|
设计与制造 |
结构长度标准 |
连接法兰 |
试验与检验 |
压力温度等级 |
|
GB/T12237-1994 |
GB/T12221-2005 |
JB/T79.1-94、
9113.15-2000、
HG20592~20635 |
JB/T9092、
GB/T13927 |
GB913.1、JB/T74、HG20604 |
主要外形图及连接尺寸：

|
公称压力PN |
公称通径
DN |
d |
L |
H |
W |
法兰连接尺寸（mm） |
重量
（KG） |
|
D |
D1 |
D2 |
n-d |
B |
|
1.6MPa |
200 |
200 |
457 |
340 |
800 |
335 |
295 |
265 |
12-23 |
26 |
185 |
|
250 |
250 |
533 |
435 |
800 |
405 |
355 |
320 |
12-25 |
30 |
310 |
|
300 |
300 |
610 |
515 |
800 |
460 |
410 |
375 |
12-25 |
30 |
500 |
|
350 |
350 |
686 |
590 |
800 |
520 |
470 |
435 |
16-25 |
34 |
630 |
|
400 |
400 |
762 |
680 |
800 |
580 |
525 |
485 |
16-30 |
36 |
850 |
|
500 |
500 |
914 |
790 |
800 |
705 |
650 |
608 |
20-34 |
44 |
1350 |
|
2.5MPa |
200 |
200 |
457 |
340 |
600 |
360 |
310 |
278 |
12-25 |
34 |
190 |
|
250 |
250 |
533 |
435 |
800 |
425 |
370 |
332 |
12-30 |
36 |
320 |
|
300 |
300 |
610 |
515 |
800 |
485 |
430 |
390 |
16-30 |
40 |
510 |
|
350 |
350 |
686 |
590 |
800 |
550 |
490 |
448 |
16-34 |
44 |
640 |
|
400 |
400 |
762 |
680 |
800 |
610 |
550 |
505 |
16-34 |
48 |
860 |
|
500 |
500 |
914 |
790 |
800 |
730 |
660 |
610 |
20-41 |
52 |
1370 |
|
4.0 MPa |
150 |
150 |
403 |
270 |
800 |
300 |
250 |
218 |
8-25 |
30 |
120 |
|
200 |
200 |
502 |
340 |
800 |
375 |
320 |
282 |
12-30 |
38 |
280 |
|
250 |
250 |
568 |
435 |
800 |
445 |
385 |
345 |
12-34 |
42 |
480 |
|
300 |
300 |
648 |
515 |
800 |
510 |
450 |
408 |
16-34 |
46 |
610 |
|
350 |
350 |
762 |
590 |
800 |
570 |
510 |
465 |
16-34 |
52 |
930 |
|
400 |
400 |
838 |
680 |
800 |
655 |
585 |
535 |
16-41 |
58 |
1100 |
|
6.4 MPa |
100 |
100 |
350 |
180 |
500 |
250 |
200 |
168 |
8-25 |
32 |
66 |
|
125 |
125 |
400 |
252 |
500 |
295 |
240 |
202 |
8-30 |
36 |
98 |
|
150 |
150 |
480 |
270 |
600 |
340 |
280 |
240 |
8-34 |
38 |
140 |
|
200 |
200 |
600 |
340 |
600 |
405 |
345 |
300 |
12-34 |
44 |
280 |
|
250 |
250 |
730 |
435 |
800 |
470 |
400 |
352 |
16-34 |
48 |
420 |
|
300 |
300 |
850 |
515 |
800 |
530 |
460 |
412 |
16-34 |
54 |
610 |
|
350 |
350 |
980 |
590 |
800 |
595 |
525 |
475 |
16-41 |
60 |
940 | |
