结构特点：
1、结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；
2、体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；
3、阀瓣关闭快速，水锤压力小；
4、水平管道或垂直管道均可使用，安装方便；
5、流道通畅、流体阻力小；
6、动作灵敏、密封性能好；
7、阀瓣行程短、关阀冲击力小；
8、整体结构、简单紧凑、造型美观；
9、使用寿命长、可靠性高。
产品主要技术参数：
|
型 号 |
公称压力 |
试验压力PS（MPa） |
工作温度
（℃） |
适用介质 |
|
PN（MPa） |
壳体 |
密封 |
|
H77X
H77H
H77Y
H77W |
1.0 |
1.5 |
1.1 |
软密封：
100～225
硬密封
200～550 |
水、油品、气体、硝酸等 |
|
1.6 |
2.4 |
1.76 |
|
2.5 |
3.75 |
2.75 |
|
1.0 |
6.0 |
4.4 |
|
6.4 |
9.6 |
7.0 |
产品主要零件材料：
|
零件名称 |
材 料 |
|
H77X-10C、25 16、40 |
H77H-16C、40 25、64 |
H77Y25I 40I164I |
H77W10C、25 16C、40 |
H77W-10P、25P 16P、40P |
|
阀体、蝶板 |
铸钢WCB |
铬钼钢 |
铸钢WCB |
lCrl8Ni9Ti |
|
阀杆 |
2Crl3 |
lCrl8N19Tl |
20r13 |
|
阀体密封副 |
|
堆焊合金钢 |
堆焊硬质合金 |
|
|
|
助关弹簧 |
lCrl8N19Ti |
耐热合金 |
1Crl8Ni9Ti |

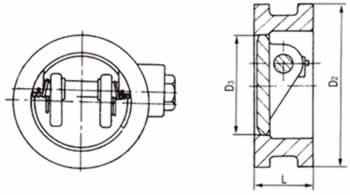

产品外形图及主要连接尺寸：
|
公称通径
DN |
L |
D2 |
D3 |
公称通径DN
|
L |
D2 |
D3 |
|
H77X |
H77H
H77Y
H77W |
LJH77X |
H77H
H77Y
H77W |
|
50 |
43 |
100 |
43 |
46 |
400 |
140 |
485 |
376 |
390 |
|
80 |
64 |
1 05 |
7l |
80 |
d50 |
152 |
545 |
427 |
427 |
|
100 |
64 |
155 |
91 5 |
94 |
500 |
152 |
608 |
479 |
490 |
|
125 |
70 |
185 |
115 |
118 |
600 |
178 |
718 |
579 |
588 |
|
150 |
76 |
210 |
14l |
145 |
700 |
229 |
800 |
675 |
686 |
|
200 |
89 |
265 |
191 |
200 |
800 |
241 |
905 |
774 |
784 |
|
250 |
114 |
320 |
230 |
250 |
900 |
241 |
1005 |
875 |
- |
|
300 |
114 |
375 |
290 |
300 |
1000 |
300 |
lll5 |
974 |
- |
|
350 |
127 |
435 |
340 |
340 |
1200 |
360 |
1325 |
1165 |
- |
产品执行标准：
设计标准：JB/T8937-1999《对夹式止回阀》
法兰标准：GB17241.6-1998《整体铸铁管法兰》
试验标准：JB/T9092-1999《阀门的检验与试验》 |
