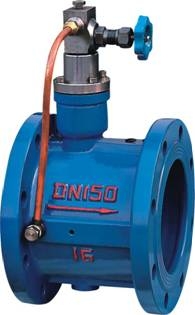

产品结构特点：
本厂生产的HH46X、HDH48X、HH49X消声缓闭止回阀系列产品可用在清水、污水、海水等介质的排水管道上，既能防止介质的倒流，又能有效地限制破坏性水锤，保证管线的使用安全。它具有结构新颖、体积小、重量轻、流体阻力小、密封可靠、启闭平稳、耐磨损、使用寿命长，油压、缓闭不受介质影响，有较好节能效果等特点。
主要零件材料:
|
零件名称 |
阀体 |
阀瓣 |
阀杆、油缸、活塞 |
弹簧 |
阀座 |
|
材料 |
铸铁、铸钢 |
碳钢 |
不锈钢 |
不锈钢 |
丁腈橡胶 |
主要技术参数:
|
型号 |
公称压力 PN(MPa) |
强度试验压力 (MPa) |
密封压力 (MPa) |
适用温度 (℃) |
适用介质 |
缓闭时间 |
|
HH46X
HDH48X
HH49X |
1.0 |
1.5 |
1.1 |
≤80 |
清水、污 水、海水 |
≤60秒 |
|
1.6 |
2.4 |
1.76 |
|
2.5 |
3.75 |
2.75 |

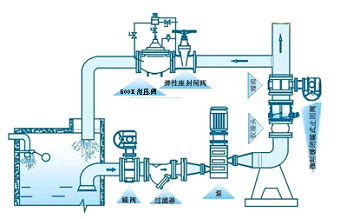

典型安装示意图：
(法兰连接尺寸：按JB/T79-94)

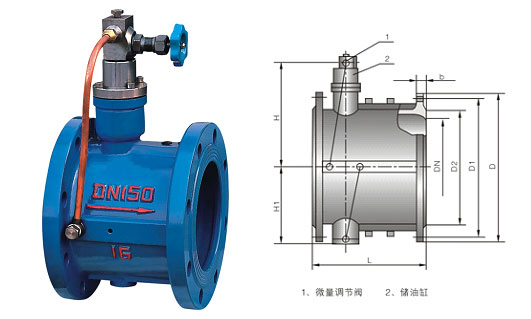

产品外形图及主要连接尺寸：
|
公称压力 PN(MPa) |
公称通径 DN(mm) |
尺寸 (mm) |
|
L |
H |
H1 |
|
1.0
1.6
2.5 |
40 |
140 |
200 |
88 |
|
50 |
150 |
215 |
98 |
|
65 |
170 |
225 |
108 |
|
80 |
180 |
235 |
118 |
|
100 |
190 |
280 |
130 |
|
125 |
200 |
290 |
148 |
|
150 |
210 |
310 |
172 |
|
200 |
230 |
350 |
210 |
|
250 |
250 |
415 |
240 |
|
300 |
270 |
450 |
264 |
|
公称压力 PN(MPa) |
公称通径 DN(mm) |
尺寸 (mm) |
|
L |
H |
H1 |
|
1.0
1.6
2.5 |
350 |
290 |
480 |
297 |
|
400 |
310 |
550 |
324 |
|
450 |
330 |
585 |
351 |
|
500 |
350 |
640 |
379 |
|
600 |
390 |
720 |
434 |
|
700 |
430 |
780 |
491 |
|
800 |
470 |
840 |
549 |
|
900 |
510 |
990 |
600 |
|
1000 |
550 |
1050 |
655 |
|
1200 |
630 |
1210 |
770 | |
