产品特点及用途：

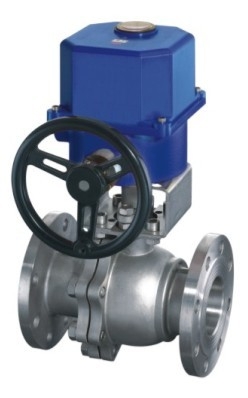

Q941型电动法兰浮动球阀主要用于截断或接通管路中的介质，亦可用用于流体的调节与控制，它与其它阀类相比，具有以下一些优点。
1、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。
2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。
3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且Q941电动法兰浮动球阀的密封能力随着介质压力的增高而增大。
4、阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。
6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。
7、 防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。
主要性能规范：
|
公称压力PN
(MPa) |
试验压力(MPa) |
|
壳体试验(MPa) |
密封试验(MPa) |
气密试验(MPa) |
|
1.6 |
2.4 |
1.76 |
0.6 |
|
2.5 |
3.75 |
2.75 |
0.6 |
|
4.0 |
6.0 |
4.4 |
0.6 |
|
6.4 |
9.6 |
7.04 |
0.6 |
|
适用介质 |
水、石油、硝酸类、醋酸类、粘性流体、浆料、强氧化性介质等 |
|
介质温度 |
-40～+180℃ -40～+350℃ |
|
泄漏量 |
0 符合ANSIB16.104 5级标准 |
|
球体转角 |
90° |
产品零部件材质：
|
零件名称 |
材 料 |
|
阀体 |
WCB、ZG0Cr5Mo、ZG0Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti |
|
球体 |
0Cr18Ni9Ti、0Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
|
阀盖 |
WCB、ZG0Cr5Mo、ZG0Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti |
|
阀杆 |
2Cr13、0Cr18Ni9Ti、0Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
|
阀座密封面 |
PTFE 、Cr13系不锈钢、硬质合金、钴铬钨合金 |
|
填料 |
PTFE、柔性石墨、石墨石棉绳、耐高温石棉绳 |
产品执行标准：
|
设计与制造 |
结构长度标准 |
连接法兰 |
试验与检验 |
压力温度等级 |
|
GB/T12237-1994 |
GB/T12221-2005 |
JB/T79.1-94、
9113.15-2000、
HG20592~20635 |
JB/T9092、
GB/T13927 |
GB913.1、JB/T74、HG20604 | |
