◆用 途
螺旋阀门是一种粉料、晶粒料、颗粒料及小块物料的流量或输送量的主要控制设备，广泛使用在冶金、矿山、建材、粮食、化工等行业控制流量变化或选迅速切断。
◆ 特点
结构简单、操纵灵活、重量轻、无卡阻，特别适用于各类固体物料和 50mm左右块状、团状物料的输送及流量调节、安装不受角度限制，操作方便、能随时调整尺度。

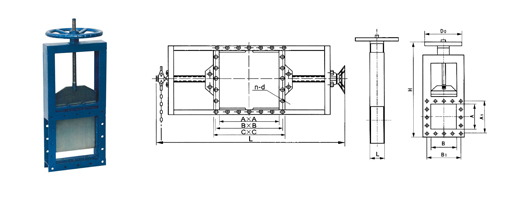

◆主要外形及连接尺寸
|
类别 |
AXA |
BXB |
CX C |
H |
L |
n-d |
重量 |
|
单向 |
200×200 |
256×256 |
296×296 |
820 |
100 |
8-φ12 |
62 |
|
250×250 |
306×306 |
346×346 |
930 |
100 |
8-φ14 |
70.5 |
|
300×300 |
356×356 |
396×396 |
1050 |
100 |
8-φ14 |
81 |
|
400×400 |
456×456 |
496×496 |
140 |
100 |
12-φ14 |
114 |
|
450×450 |
510×510 |
556×556 |
1450 |
120 |
12-φ18 |
130 |
|
500×500 |
560×560 |
606×606 |
1610 |
120 |
16-φ18 |
147 |
|
双向 |
600×600 |
660×660 |
706×706 |
1830 |
120 |
16-φ18 |
169 |
|
700×700 |
770×770 |
820×820 |
2130 |
140 |
20-φ18 |
236 |
|
800×800 |
870×870 |
920×920 |
2440 |
140 |
20-φ18 |
303 |
|
900×900 |
974×974 |
1030×1030 |
2660 |
160 |
27-φ23 |
424 |
|
1000×1000 |
1074×1074 |
1130×1130 |
2870 |
160 |
24-φ23 |
636 |
|
说明 |
LMD-单向 |
I-手轮 |
距地面小于 1.米用手轮，大于1.米用链轮链条节数M=0.05X-113（X是丝杆中心离地面高度） |
|
LMS-双向 |
II-链轮 |
注:1、门可按用户要求设计制造
2 、有关标准请参阅 |
