阀体：
形式：直通铸造阀<br>
公称通径：20－300mm<br>
公称压力：PN1.6 4.0 6.4MPa<br>
连接形式：法兰式按JB78－59 JB79－59<br>
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
上阀盖：
常 温 型：-20℃－+200℃ <br>
散 热 型：-40℃－+450℃<br>
压盖形式：螺栓压紧式<br>
填 料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管

阀内组织：
阀芯形式：双导向单座柱塞式阀芯

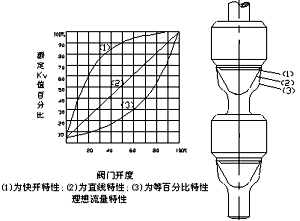

流量特性：等百分比特性，直线特性和快开特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
执行机构：
类型：可选PS、3810、ZAZ型（DN100以内）、
DKZ型（DN100以上）系列电子式直行程执行机构。
技术参数和性能：请参阅对应的执行机构与阀门定位器说明书。
主要零件材料及推荐使用温度范围：
阀体材料 |
公称压力MPa |
介质工作温度℃ |
|
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
< |
|
120 |
200 |
250 |
300 |
350 |
400 |
425 |
450 |
475 |
500 |
525 |
550 |
575 |
600 |
|
最大工作压力MPa |
|
铸铁HT200 |
1.6 |
1.6 |
1.5 |
|
|
|
|
|
|
|
|
|
|
|
|
|
铸钢ZG25 |
4.06.4 |
|
4.0
6.4 |
3.7
5.9 |
3.3
5.2 |
3.0
4.7 |
2.8
4.1 |
2.3
3.7 |
1.8
2.9 |
|
|
|
|
|
|
|
不锈钢
ZG1Cr18Ni9Ti |
4.06.4 |
|
|
|
|
4.0
6.4 |
3.0
4.4 |
2.7
4.2 |
2.4
4.0 |
2.1
3.8 |
1.9
3.5 |
1.7
3.4 |
1.4
3.2 |
1.1
2.9 |
0.8
2.6 |

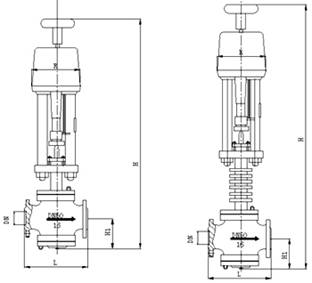

安装尺寸和重量：（ZDSP）
公称通径DN（mm） |
L(mm) |
H1mm |
H(mm) |
Rmm |
重量(kg) |
|
PN(PMa) |
常温 |
中温 |
1.6MPa |
4.0 6.4Mpa |
|
1.6 |
4.0 |
6.4 |
常温 |
中温 |
|
G3/4 |
120 |
|
|
32 |
633 |
720 |
176 |
8 |
9 |
11 |
|
20 |
180 |
185 |
190 |
95 |
710 |
861 |
176 |
10 |
14 |
17 |
|
25 |
185 |
190 |
205 |
112 |
736 |
887 |
176 |
12 |
16 |
19 |
|
32 |
200 |
210 |
220 |
118 |
748 |
899 |
176 |
14 |
26 |
30 |
|
40 |
220 |
230 |
240 |
129 |
780 |
922 |
176 |
20 |
30 |
34 |
|
50 |
250 |
255 |
265 |
144 |
801 |
952 |
176 |
20 |
30 |
34 |
|
65 |
275 |
285 |
295 |
178 |
910 |
1061 |
176 |
49 |
54 |
64 |
|
80 |
305 |
310 |
325 |
191 |
926 |
1077 |
176 |
49 |
54 |
64 |
|
100 |
350 |
355 |
370 |
195 |
934 |
1085 |
176 |
62 |
72 |
83 |
|
125 |
410 |
425 |
440 |
245 |
1117 |
1332 |
176 |
83 |
96 |
110 |
|
150 |
450 |
460 |
475 |
255 |
1133 |
1348 |
225 |
116 |
134 |
154 |
|
200 |
550 |
560 |
570 |
290 |
1216 |
1431 |
225 |
171 |
204 |
234 |
|
250 |
670 |
740 |
750 |
|
|
|
|
|
|
|
|
300 |
770 |
805 |
820 |
|
|
|
|
|
|
|
安装尺寸和重量：（ZDSN）
公称通径
DN（mm） |
L(mm) |
H1mm |
H(mm) |
Rmm |
重量(kg) |
|
PN(MPa) |
常温 |
常温 |
1.6MPa |
4.0 6.4Mpa |
|
1.6 |
4.0 |
6.4 |
常温 |
中温 |
|
25 |
185 |
190 |
205 |
117 |
746 |
897 |
176 |
14 |
18 |
21 |
|
32 |
200 |
210 |
220 |
120 |
752 |
903 |
176 |
16 |
19 |
22 |
|
40 |
220 |
230 |
240 |
139 |
791 |
942 |
176 |
18 |
28 |
32 |
|
50 |
250 |
255 |
265 |
144 |
801 |
952 |
176 |
22 |
32 |
36 |
|
65 |
275 |
285 |
295 |
188 |
930 |
1081 |
176 |
53 |
57 |
65 |
|
80 |
305 |
310 |
325 |
208 |
960 |
1111 |
176 |
62 |
67 |
77 |
|
100 |
350 |
355 |
370 |
220 |
984 |
1135 |
176 |
86 |
97 |
108 |
|
125 |
410 |
425 |
440 |
270 |
1167 |
1382 |
225 |
98 |
118 |
135 |
|
150 |
450 |
460 |
475 |
280 |
1187 |
1402 |
225 |
160 |
178 |
198 |
|
200 |
550 |
560 |
570 |
320 |
1271 |
1486 |
225 |
294 |
328 |
358 |
|
250 |
670 |
740 |
750 |
440 |
1510 |
1725 |
225 |
|
|
|
|
300 |
770 |
805 |
820 |
502 |
1634 |
1849 |
225 |
|
|
|
型号编制说明：
Z |
D |
S |
P |
40 |
P |
G |
|
自控阀门 |
执行机构类型： |
位移特征： |
阀门结构： |
公称压力： |
阀体材质： |
温度类型： |
|
|
D：表示PS系列 |
S：表示直行程 |
P：表示单座 |
16：表示1.6MP |
C：表示碳钢 |
G：表示中温型 常温省略 |
|
|
R：表示3810系列 |
|
N：表示双座 |
40：表示4.0MP |
P：表示不锈钢铸铁省略 |
|
|
|
H：表示DKZ系列 |
|
|
64：表示6.4MP |
|
|
|
|
C：表示ZAZ系列 |
|
|
|
|
| |
