产品概述：
ZZC和ZZV50mm.WC至0.1MPa自力式差（微）压调节阀是一种不需要外加能源的执行器产品。可用于公称压力PN0.1、PN10。差（微）压均可分段调节。从50mm.WC至0.1MPa。其用途十分广泛，可用于工业燃烧炉系统，控制两种物料，如煤气、空气流量配比，以达理想燃烧。用于氢冷发电机组密封油系统，控制密封油与氢气间压力差，以确保可靠密封。当差压阀的低压端通大气即为微压阀（差压阀负压，端压，力为零）。

特点：
● 无需停止生产即可进行设定值的调整；
● 无填料，阀杆上、下活动时不存在磨擦，上密封绝对可靠
● 执行机构敏感元件极为灵敏，极微小的压力变化会被感测出来
● 阀体为四通形式，因而K、B型可通用一种阀体


主要技术参数和性能指标：（表一）

额定行程（mm）		20	25	32	40	50	65	80	100
公称压力PN（MPa） 差压调节范围（KPa）	ZZCP/ZZVP	8	11	20	32	50	80	100	160
	ZZCN					53	83
额定行程（mm）		6	8		10		15		20
公称压力PN（MPa）		0.10 1.0
差压调节范围（KPa）		0.5~5.5 5~10 9~14 13~19 18~24 22~28 26~33 31~38 36~44 42~51 49~58 56~66 64~78 76~90 88~100
介质温度（℃）		≤80
调节精度（%）		≤10
允许泄漏量（L/H）	ZZCP/ZZVP	10-4×阀额定容量（IV级）
	ZZCN	5×10-3×阀额定容量（II级）

（表二）：单位:mm

法兰尽寸：（表三）

公称通径(DN）		20	25	32	40	50	65	80	100
D	PN01PN10	105	115	140	150	165	185	200	220
D1	PN01	PN10	75	85	100	125	145	160	180
b	PN01 PN10	16		18		20		22
n-Φ	PN01 PN10	4-14		4-18				8-18
fl×D2	PN01 PN10	2×56	3×56	3×76	3×84	3×99	3×118	3×132	3×156

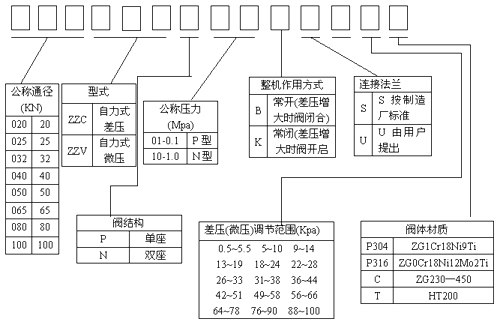

型号编制：
