结构特点及应用范围：

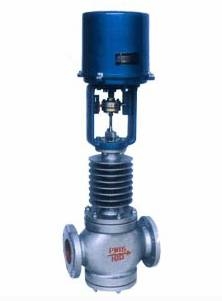

ZRSM型电子式电动套筒调节是由3810L系列电子式电动执行机构和套筒调节阀组成，电动执行机构内有伺服系统，无须另配伺服放大器，电子式控制单元被设计成匣子形式，并用树脂浇铸驱动量反馈检测采用高性能导电塑料电位器，是具有1/250分辨能力的高可靠性产品，连线极为简单，只需配DC4~20mA或DC1~5V输入信号AC单相电源线即可控制运转，调节机构采用平衡式阀塞结构，具有阀稳定性好，不易震动，噪音低，对温度敏感性小，允许使用压差较大特点。使用于流量大，泄漏量要求不严格的场合。


主要技术参数和性能指标：

公称通径DN		25	32	40	50	65	80	100	125	150	200	250	300
阀座直径dn (mm)		25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv		10	20	25	40	63	100	155	250	370	580	900	1300
行程mm		16		25		40			60			100
允许压差△MPa		≤公称压力`MPa
基本误差%		±2.5
回差%		2.5
死区%		1.0
始终点偏差%		±2.5
额定行程偏差%		2.5
允许泄漏量Q		Kv值的0.05%
可调范围		50:1
配电动执 行器型号	PSL	PSL201	PSL202		PSL204		PSL208			PSL312		PSL325
	3810L	SA－08	381LSA－20		381LSB－30		381LSB－50			381LSC－65		381LSC－160
公称压力 介质温度 阀体材料	1.6MPa	常温-20℃~＋200℃           铸铁HT200
	4.0MPa	常温-40℃~＋200℃           铸钢ZG25         铸不锈钢ZG1Cr18Ni9Ti
		中温- 40℃~＋450℃           铸钢ZG25         铸不锈钢ZG1Cr18Ni9Ti
	6.4MPa	常温-40℃~＋200℃           铸钢ZG25         铸不锈钢ZG1Cr18Ni9Ti
		中温-40℃~＋450℃           铸钢ZG25         铸不锈钢ZG1Cr18Ni9Ti

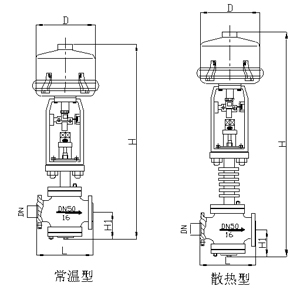

外形尺寸及附图：

公称通径（DN）	L		H1	H		D
	1.6MPa	6.4MPa		常温	高温
25	185	200	110	669	822	225
40	220	235	131	838	991	225
50	250	265	131	850	1003	255
65	275	295	171	967	1126	255
80	300	320	189	984	1152	255
100	350	400	208	1026	1193	255
150	450	550	275	1360	1587	310
200	550	670	320	1440	1667	310
250	640	810	390	1649	1884	310
300	880	950	450	1760	1999	310

型号编制说明：
