Z42H/X/Y楔式双闸板闸阀

首页 >> 闸阀系列

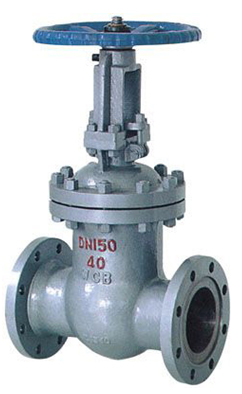

Z42H/X/Y楔式双闸板闸阀

产品用途:Z42H/X/Y楔式双闸板闸阀
本系列闸阀主要用于冶金、电力、化工、石油、制药等行业各种工况的管路上,用于截断或接通管路中的介质。选用不同阀门材质可以适用于不同的流体介质如:水、油品、蒸汽、硝酸类介质等。根据用户的要求可选用不同的传动方式如:手动、齿轮传动、电动等。
结构特点:Z42H/X/Y楔式双闸板闸阀
1、结构紧凑、设计合理、阀门刚性好、通道流畅,流阻系数小。
2、密封面采用氟橡胶或者不锈钢和硬质合金堆焊而成,耐高温、耐磨损、耐腐蚀,使用寿命长。
3、采用楔式双闸板结构,大口径设置滚动轴承,开关灵活,启闭轻松。
4、阀杆经调质及表面渗氮处理,有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面形式,满足各种工程需要及用户要求。
6、阀体材料品种齐全,可根据实际工况或用户的要求合理选配,能适用于各种压力、温度及介质状况。


主要性能参数: Z42H/X/Y楔式双闸板闸阀


公称压力PN
(MPa)
试验压力(MPa)
壳体试验(MPa)
密封试验(MPa)
气密试验(MPa)
1.6
2.4
1.76
0.6
2.5
3.75
2.75
0.6
产品标准与规范:Z42H/X/Y楔式双闸板闸阀


设计与制造
结构长度标准
连接法兰
试验与检验
压力温度等级
GB12234-1989
GB/T12221-2005
JB/T79.1-94、
9113.15-2000、
HG20592~20635
JB/T9092、
GB/T13927
GB913.1、JB/T74、HG20604

主要零部件材质:Z42H/X/Y楔式双闸板闸阀


零件名称
材    料
阀体
WCB、ZG0Cr5Mo、ZG0Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
闸板
WCB、0Cr18Ni9Ti、0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
阀盖
WCB、ZG0Cr5Mo、ZG0Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
阀杆
2Cr13、0Cr18Ni9Ti、0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
阀座、闸板的密封面
Cr13系不锈钢、硬质合金、NBR、氟橡胶、钴铬钨合金
填料
柔性石墨、石墨石棉绳、耐高温石棉绳
阀杆螺母
ZCuZn25A16Fe3Mn3、ZCuZn38Mn2Pb2、ZCuA19Fe4Ni4Mn2
手轮
KTH330-08、QT400-15、WCB

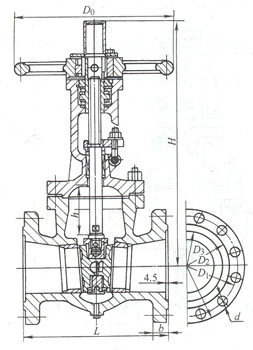

外型结构图:Z42H/X/Y楔式双闸板闸阀





主要外形尺寸及连接尺寸:Z42H/X/Y楔式双闸板闸阀

公称通径
(DN)
公称压力
(MPa)
尺寸参数(mm)
重量
(KG)
L
D
D1
D2
D3
b
z×φd
H
D0
50
1.6
250
160
125
100
-
18
4×φ18
358
240
29
65
265
180
145
120
-
18
4×φ18
373
240
33
80
280
195
160
135
-
20
8×φ18
435
280
45
100
300
215
180
155
-
20
8×φ18
500
300
63
125
325
245
210
185
-
22
8×φ18
614
320
108
150
350
280
240
210
-
24
8×φ23
674
360
134
200
400
335
295
265
-
26
12×φ23
818
400
192
250
450
405
355
320
-
30
12×φ25
969
450
273
300
500
460
410
375

30
12×φ25
1145
560
379
350
550
520
470
435
-
34
16×φ25
1280
640
590
400
600
580
525
485
-
36
16×φ30
1452
640
850
450
650
640
585
545
-
40
20×φ30
1541
720
907
500
700
705
650
608
-
44
20×φ34
1676
720
958
600
800
840
770
718
-
48
20×φ36
1874
800
1112
公称通径
(DN)
公称压力
(MPa)
尺寸参数(mm)
重量
(KG)
L
D
D1
D2
D3
b
z×φd
H
D0
50
2.5
250
160
125
100
-
20
4×φ18
358
240
34
65
265
180
145
120
-
22
8×φ18
373
240
36
80
280
195
160
135
-
22
8×φ18
435
280
50
100
300
230
190
160
-
24
8×φ23
500
300
69
125
325
270
220
188
-
28
8×φ25
614
320
116
150
350
300
250
218
-
30
8×φ25
674
360
141
200
400
360
310
278
-
34
12×φ25
818
400
192
250
450
425
370
332
-
36
12×φ30
969
450
207
300
500
485
430
390

40
16×φ30
1145
560
400
350
550
550
490
448
-
44
16×φ34
1280
640
631
400
600
610
550
505
-
48
16×φ34
1452
640
900
450
650
660
600
555
-
50
20×φ34
1541
720
1013
500
700
730
660
610
-
52
20×φ41
1676
720
1166
600
800
840
770
718
-
56
20×φ41
1874
800
1258
公称通径
(DN)
公称压力
(MPa)
尺寸参数(mm)
重量
(KG)
L
D
D1
D2
D3
b
z×φd
H
D0
50
4.0
250
160
125
100
88
20
4×φ18
358
280
34
65
280
180
145
120
110
22
8×φ18
391
280
39
80
310
195
160
135
121
22
8×φ18
455
320
52
100
350
230
190
160
150
24
8×φ23
511
360
80
125
400
270
220
188
176
28
8×φ25
628
400
127
150
450
300
250
218
204
30
8×φ25
708
400
154
200
550
375
320
282
260
38
12×φ30
885
450
263
250
650
445
385
345
313
42
12×φ34
906
560
368
300
750
510
450
408
364
46
16×φ34
1203
640
547
350
850
570
510
465
422
52
16×φ34
1341
640
679
400
950
655
585
535
474
58
16×φ41
1492
720
953
公称通径
(DN)
公称压力
(MPa)
尺寸参数(mm)
重量
(KG)
L
D
D1
D2
D3
b
z×φd
H
D0
50
6.3
250
175
135
105
88
26
4×φ23
470
200
39
65
280
200
160
130
110
28
8×φ23
520
250
43
80
310
210
170
140
121
30
8×φ23
570
300
60
100
350
250
200
168
150
32
8×φ25
700
300
89
125
400
295
240
202
176
36
8×φ30
780
350
140
150
450
340
280
240
204
38
8×φ34
850
350
207
200
550
405
345
300
260
44
12×φ34
1035
400
325
250
650
470
400
352
313
48
12×φ41
1050
560
467
300
750
530
460
412
364
54
16×φ41
1470
640
590
