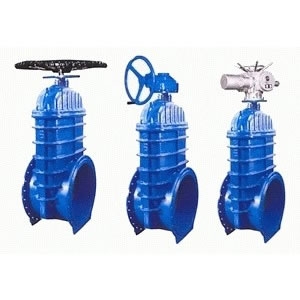

产品概述：Z545X大品径弹性座封闸阀
Z545X大口径弹性座封闸阀采用最优质的球墨铸铁或碳钢铸造而成，具有强度高、重量轻，几何尺寸精确的特点，闸板具有互换的功能，加装螺旋伞齿轮省力机构，一人可非常轻松自如地开关，也可根据用户的要求加装开闭指示柱，或电动、气动执行机构。密封、防锈功能极佳，安全可靠，使用寿命长。可立式卧式安装，广泛用于给排水系统、污水处理系统、市政建设及矿山、治金、电厂等行业。
主要零部件材料：Z545X大品径弹性座封闸阀
|
名称 |
材料 |
|
阀体 |
灰铸铁、球墨铸铁、铸钢 |
|
闸板 |
球墨铸铁外覆三元乙丙或丁腈橡胶 |
|
内六角螺栓 |
碳化处理 |
|
密封圈 |
丁腈橡胶 |
|
阀盖 |
灰铸铁、球墨铸铁、铸钢 |
|
阀杆 |
不锈钢 |
|
“O” 形密封圈 |
丁腈橡胶 |
|
止推轴承 |
锡青铜 |
|
螺栓 |
不锈钢 |
|
压盖 |
球墨铸铁、铸钢 |
|
防尘罩 |
丁腈橡胶 |
|
手轮（传动帽） |
可锻铸铁 |
主要外形连接尺寸：Z545X大品径弹性座封闸阀
|
DN |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
|
L |
457 |
508 |
660 |
720 |
780 |
840 |
960 |
|
H（手轮） |
1480 |
1665 |
2200 |
2800 |
2800 |
3000 |
3000 |
|
H（伞齿轮） |
1650 |
1900 |
2350 |
2950 |
2950 |
3150 |
3150 |
|
H（电动） |
电动装置可由用户指定 | |
