首页 >> 刀型闸阀/浆液阀系列 >> PZ73刀型闸阀

产品型号：PZ973X/H/Y
尺寸范围：DN50～DN1200
压力等级：0.6～1.6MPa
壳体材料：铸铁、碳钢、不锈钢
适用介质：浆液、粉尘、灰渣、颗粒状物料
操作方式：手轮、齿轮、电动、气动
泄漏量：硬密封：D级（液体0.1*DNmm3/S）软密封：A级（零泄漏）
该产品驱动部分采用多回转电动装置，用以驱动和控制阀门的开启和关闭，操作人员可以在拉制室内远距离对阀门进行控制，也可以现场手动操作，也可以与计算机配合实现计算机自动控制，广泛应用于排水、供热、电站、化工、食品、造纸、制药、、煤炭、采矿等工程，满足了现代工、家业的自动要求。
产品设计优势：可提升的闸板密封面，可刮除密封面上的粘着物，自动清除杂物、不锈钢闸板可防止腐蚀引起的密封泄漏、可选的整体不锈钢材质，可防止腐蚀破坏、结构长度短，节省成本和安装空间，也有效支持管道强度、阀体上的导向块使闸板正确运动。

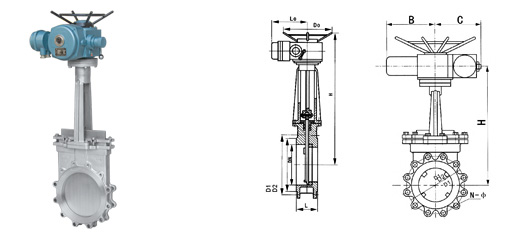

产品外形图：

PZ973H/X/Y-1.0/1.6电动刀形闸阀

◆主要外形及连接尺寸：PZ973H/X/Y电动刀形闸阀

公称压力 (MPa)	公称通径 DN	长度	法兰外径 D	螺栓孔中 心圆直径	连接凸出   部分直径	H	N-M
1.0	50	50	160	125	100	650	4-M16
	65	50	18O	145	120	680	4-M16
	80	50	195	160	135	700	4-M16
	100	50	215	180	155	750	8-M16
	125	50	245	210	185	780	8-M16
	150	70	280	240	210	860	8-M20
	200	70	335	295	265	920	8-M20
	250	70	390	350	320	1010	12-M20
	300	80	440	400	368	1200	12-M20
	350	90	500	460	428	1300	16-M20
	400	100	565	515	482	1500	16-M22
	450	120	615	565	532	1700	20-M22
	500	130	670	620	585	1800	20-M22
	600	130	780	725	685	2100	20-M27
	700	160	895	840	800	2300	24-M27
	800	160	1010	950	905	2600	24-M30
	900	160	1110	1050	1005	3000	28-M30
	1000	160	1220	1160	1115	3200	28-M30
	1200	200	1450	1380	1325	3500	32-M36
1.6	50	50	160	125	100	650	4-M16
	65	50	180	145	120	680	4-M16
	80	50	195	160	135	700	8-M16
	100	50	215	180	155	750	8-M16
	125	50	245	210	185	780	8-M16
	150	70	28O	240	2100	860	8-M20
	200	70	335	295	265	920	12-M20
	250	70	405	355	320	1010	12-M22
	300	80	460	410	375	1200	12-M22
	350	90	520	470	435	1300	16-M22
	400	100	580	525	485	1500	16-M27
	450	120	640	585	545	1700	20-M27
	500	130	705	650	608	1800	20-M30
	600	130	840	770	718	2100	20-M36
	700	160	910	840	788	2300	24-M36
	800	160	1020	950	898	2600	24-M36
	900	160	1120	1050	998	3000	28-M36
	1000	160	1255	1170	1110	3200	28-M42
	1200	200	1485	1390	1325	3500	32-M48
